LM5025A是LM5025有源箝位PWM控制器的功能变体。的功能差异LM5025A CS1和CS2的电流限制阈值增加V,内部CS2过滤器放电设备被禁用,不再经营每一个时钟周期,和内部V (CC)和V (REF)监管机构继续运行,当线UVLO销低于阈值。

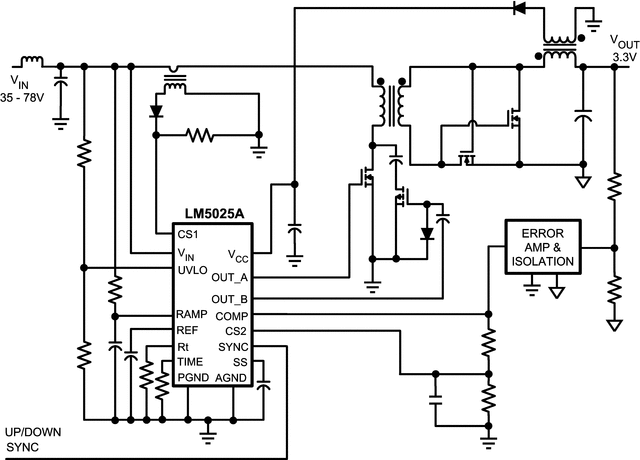

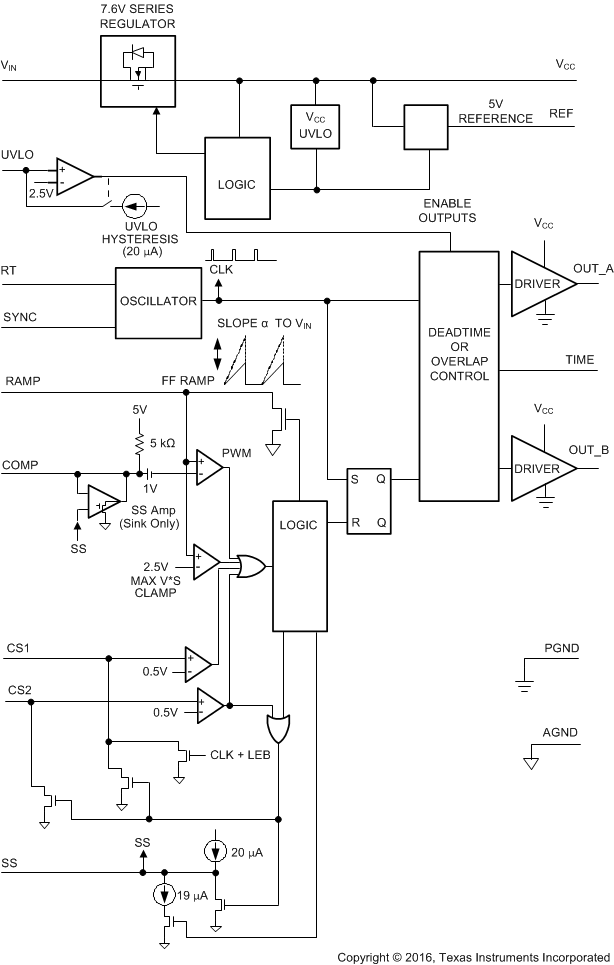

LM5025A PWM控制器包含了使用有源箝位/复位技术实现电源变换器所需的所有功能。与传统的捕获绕组或RDC钳位/复位技术相比，有源钳位技术可以实现更高的效率和更大的功率密度。提供两种控制输出:主电源开关控制(OUT_A)和主动钳位开关控制(OUT_B)。两个内部复合栅极驱动器并行MOS和双极器件，提供优越的栅极驱动特性。该控制器设计用于高速运行，包括振荡器频率范围高达1 MHz和总PWM和电流传感传播延迟小于100 ns。LM5025A包括一个高压启动调节器，可在13v到90v的宽输入范围内工作。其他功能包括:线路欠压锁定(UVLO)，软启动，振荡器UP和DOWN同步能力，精确参考，和热关闭。
