LM5025B是LM5025有源箝位PWM控制器的功能变体。LM5025B的功能差异如下:

• 最大PWM占空比被限制在75%以下，以减少功率mosfet上的电压应力。
• CS2打嗝模式阈值增加到
• 关闭CS2过滤放料设备
• 当线路UVLO低于正常工作阈值时，V(CC)调节器继续工作
• 当线路UVLO输入低于操作阈值时，V(REF)调节器断开
• 内部5k欧姆 COMP引脚上拉电阻被移除

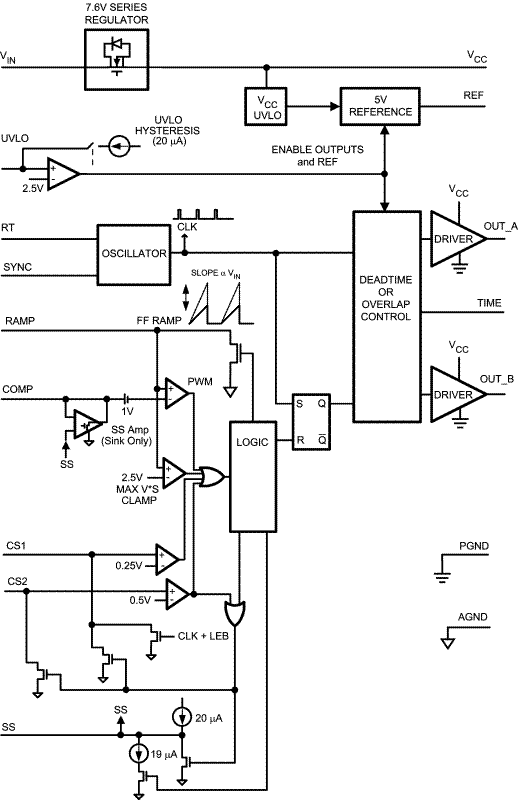

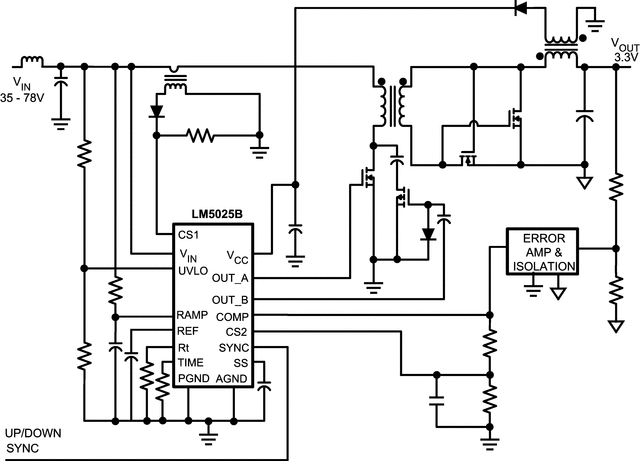

LM5025B PWM控制器包含所有必要的功能来实现电源转换器利用有源箝位/复位技术。与传统的捕获绕组或RDC钳位/复位技术相比，有源钳位技术可以实现更高的效率和更大的功率密度。提供两个控制输出，主电源开关控制(OUT_A)和主动钳位开关控制(OUT_B)。两个内部复合栅极驱动器并行MOS和双极器件，提供优越的栅极驱动特性。该控制器设计用于高速运行，包括振荡器频率范围高达1MHz和总PWM和电流传感传播延迟小于100ns。

LM5025B包括一个高压启动调节器，可在13V到100V的宽输入范围内工作。其他功能包括:线路电压下锁定(UVLO)，软启动，振荡器UP/DOWN同步能力，精确参考和热关闭。
