LM5025C是LM5025有源箝位PWM控制器的功能变体。LM5025C的功能差异是:最大占空比由80%提高到91%。软启动电容充电电流从20µA增加到90µA。V(CC)调节器电流限制阈值从25 mA增加到55 mA。CS1和CS2的电流限制阈值已提高到。内部的CS2过滤放电设备已被禁用，不再运行每个时钟周期。当线路UVLO引脚低于阈值时，内部V(CC)和V(REF)稳压器继续工作。

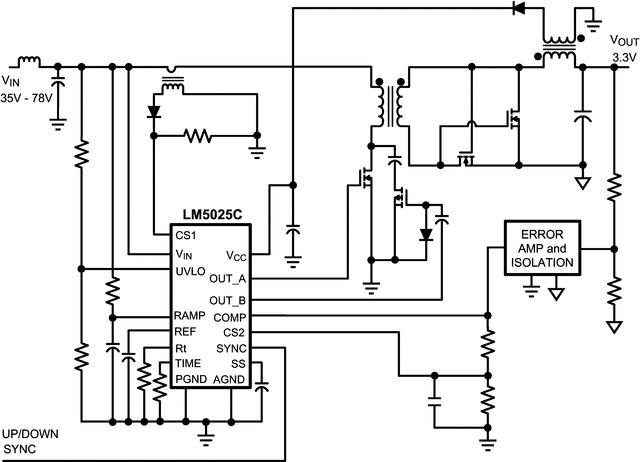

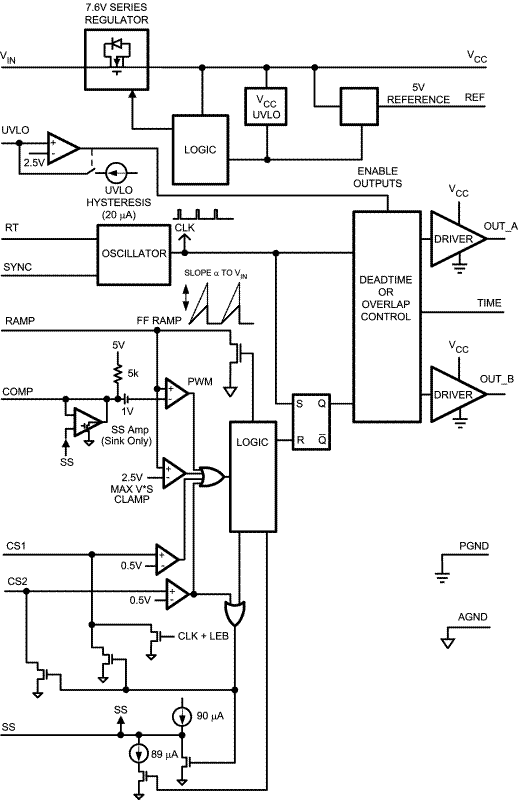

LM5025C PWM控制器包含了利用有源箝位/复位技术实现电源转换器所需的所有功能。与传统的捕获绕组或RDC钳位/复位技术相比，有源钳位技术可以实现更高的效率和更大的功率密度。提供两个控制输出，主电源开关控制(OUT_A)和主动钳位开关控制(OUT_B)。两个内部复合栅极驱动器并行MOS和双极器件，提供优越的栅极驱动特性。该控制器设计用于高速运行，包括振荡器频率范围高达1MHz和总PWM和电流传感传播延迟小于100 ns。LM5025C包括一个高压启动调节器，可在13V到90V的宽输入范围内工作。其他功能包括:线路电压下锁定(UVLO)，软启动，振荡器UP/DOWN同步能力，精确参考和热关闭。
