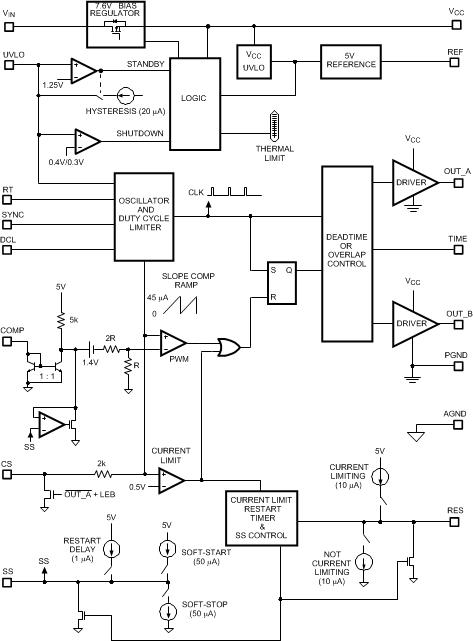

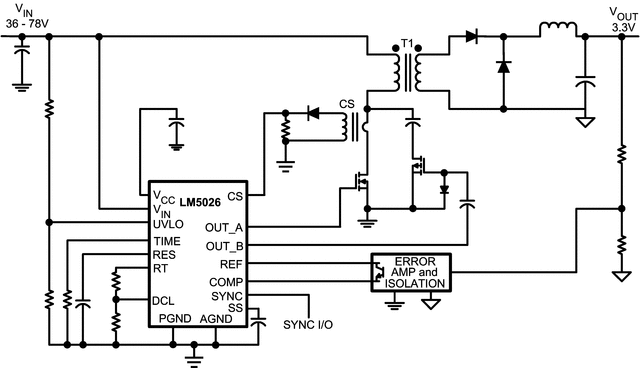

LM5026 PWM控制器包含了使用电流模式控制的有源箝位和复位技术来实现功率变换器的所有必要功能。与传统的捕获绕组或RDC钳位和复位技术相比，有源箝位技术可以实现更高的效率和更大的功率密度。提供两个控制输出，主电源开关控制(OUT_A)和主动钳位开关控制(OUT_B)。该设备可以配置为控制p通道或n通道钳位开关。主栅极驱动器具有复合配置，包括MOS和双极器件，提供优越的栅极驱动器特性。LM5026可以配置在8v到100v的宽输入范围内的偏置电压下工作。附加功能包括可编程的最大占空比，线路欠压锁定，一个周期一个周期的电流限制，具有可调超时延迟的打嗝模式故障操作，PWM斜率补偿，软启动，具有同步输入和输出能力的1 mhz能力的振荡器，精确参考和热关闭。
