LM5034双电流模式PWM控制器包含控制两个独立的正向/交流钳位dc/dc变换器或单个由两个交错功率级组成的大电流变换器所需的所有特性。两个控制器通道操作180°失相，从而减少输入纹波电流。LM5034包括一个启动稳压器，可在100V的宽输入范围内工作，以及复合(双极+ CMOS)栅极驱动器，提供强大的2.5A峰值吸收电流。交流钳位栅极驱动器的可调死角和可调的最大PWM占空比减小了一次侧MOSFET开关的压力。附加功能包括可编程的线路欠压锁定，一个周期一个周期的电流限制，打嗝模式故障运行与可调重启延迟，PWM斜率补偿，软启动，和一个具有同步能力的2 MHz的振荡器。
【用 途】 有源钳位控制电路【性能 参数】 采用20脚封装，该器件中有一个1OOV高压以下的起动电路，然后由一个振荡器去控制两路正激拓扑，每路还都给出有源钳位驱动的重叠调节，两路各自的最大占空比控制。此外还给出欠电压锁定、逐个周期式电流限制、“打呃”式的故障保护、可调整重新起动时间、电流型工作

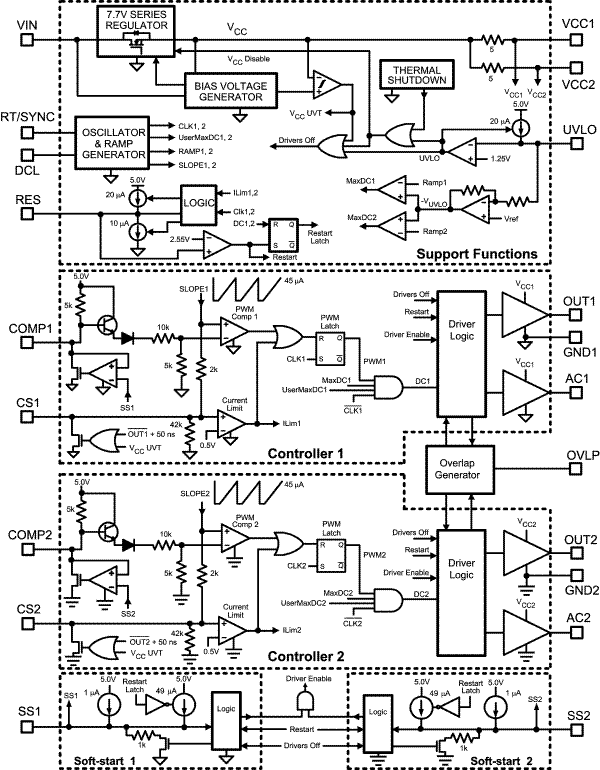

每个控制器的PWM比较器比较补偿电流斜波的斜率及误差放大器的误差电压，比较的端子即COMP。COMP电压由外部的误差放大器／光电耦合器控制，反馈电路用于调节并稳定输出电压。内部COMP端的电压经过两个电平位移二极管且增益被电阻分压器降到3:1。补偿的电流斜波信号与CS上的电流波形合并，并从内部时钟处产生―个斜波，在占空比大于50％时，电流型控制电路会产生次谐波振荡，要增加一个小的固定斜波到外部的电

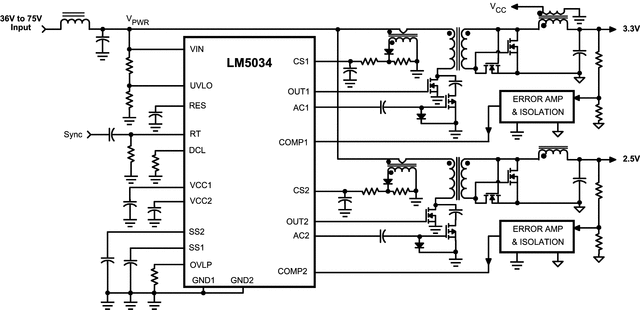

这两款型号为 LM5032 及 LM5034 的芯片属于高度灵活的控制器，两者都设有两种配置可供选择，其中一种配置可以控制两个
这两款型号为 lm5032 及 lm5034 的芯片属于高度灵活的控制器，两者都设有两种配置可供选择，其中一种配置可以控制两个原边功率转换级所提供的两个独立稳压输出，而另一种配置则可控制这两个转换级所提供的一个高电流输出
