LM5035C半桥控制器和栅极驱动器包含了使用线电压前馈的电压模式控制实现半桥拓扑功率变换器所需的所有特性。
LM5035C是LM5035B半桥PWM控制器的功能变体。SR1和SR2波形的振幅为5v，而不是V(CC)水平。此外，软停止功能是禁用在LM5035C。
LM5035, LM5035A, LM5035B和LM5035C包括一个浮动的高侧栅极驱动器，它能够在电源电压高达105 V的情况下工作。高侧和低侧栅极驱动器都能达到2a峰值。包括内部高压启动调节器，以及可编程线路欠压锁定(UVLO)和过压保护(OVP)。振荡器被编程与一个电阻频率高达2 MHz。振荡器也可以与外部时钟同步。电流检测输入和可编程定时器提供循环电流限制和可调打嗝模式过载保护。LM5035、LM5035A、LM5035B、LM5035C的区别在设备比较表中总结。

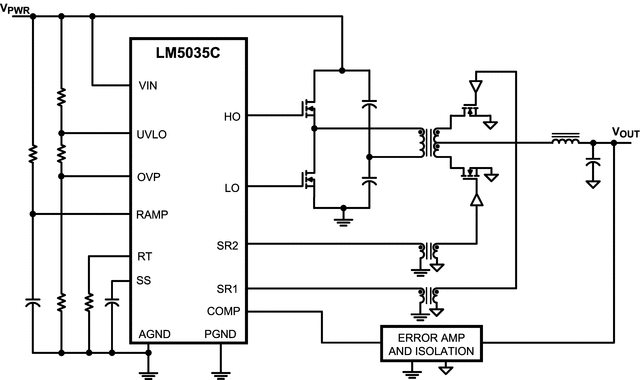

下面是 [LM5035C应用电路]的电路图 LM5035C应用电路(责任编辑：电路图)
下面是 [LM5035C评估板电路图]的电路图 LM5035C评估板电路图(责任编辑：电路图)
LM5035C应用电路LM5035CNS公司的是半桥控制器/栅极驱动器，包括了采用电压模式控制的实现半桥拓扑功率转换器的所有功能。半桥栅极驱动器可达105V/2A，同步整流控制输出可编程延迟。
如图为基于LM5035C的评估板电路图。评估板提供了以太PHYer和高速时钟的外部时钟源，电路很简单选用相应频率的晶体，连接到振荡器引脚，再配合适当的匹配电容。
