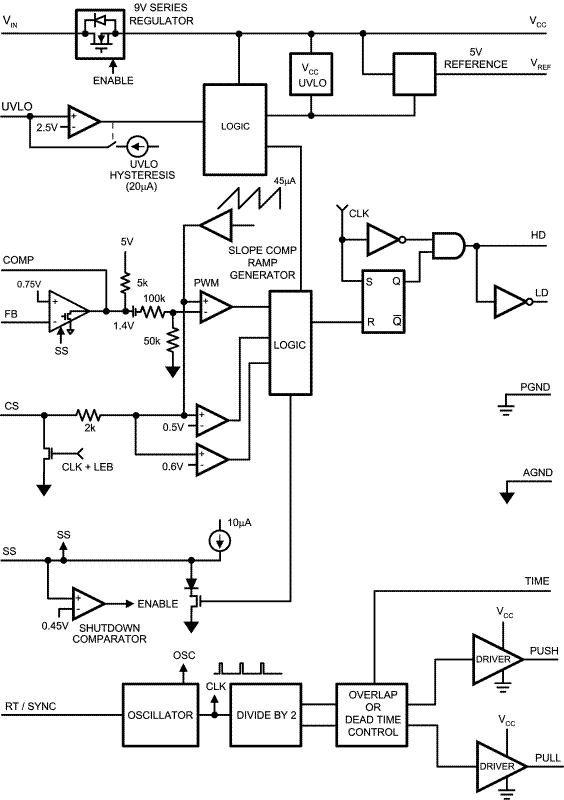

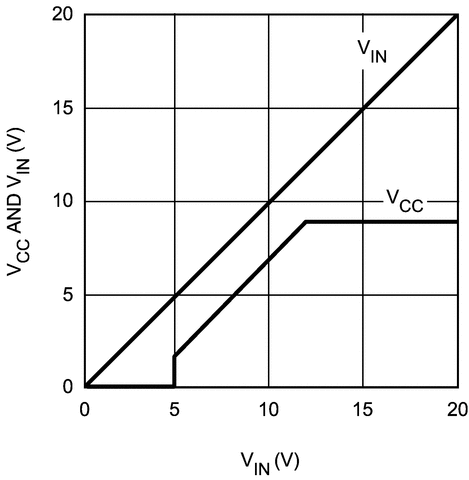

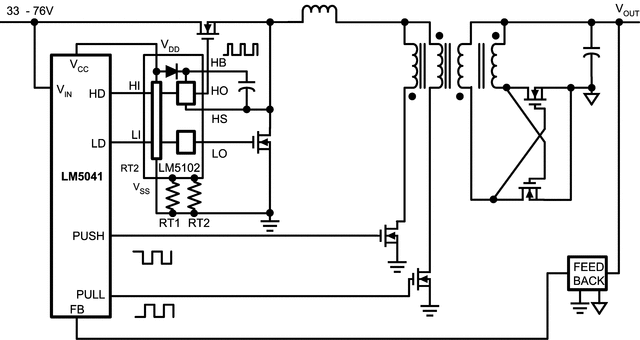

LM5041 PWM控制器包含了实现电流馈电或电压馈电推挽或桥式电源变换器所需的所有功能。这些“级联”拓扑非常适合多倍输出和更高的功率应用。LM5041的四个控制输出包括:降压级控制(HD和LD)和推拉控制输出(PUSH和PULL)。推挽输出以50%的标称占空比和一半的buck级开关频率驱动，可以配置为一个指定的重叠me(电流馈电应用)或一个指定的双向me(电压馈电应用)。推拉级mosfet可以直接从内部栅极驱动器驱动，而buck级需要一个外部驱动器，如LM5102。LM5041包括一个高压启动调节器，可在15V到100V的宽输入范围内工作。PWM控制器是为高速能力设计的，包括振荡器频率范围高达1 MHz和总传播延迟小于100ns。附加功能包括:线路欠压锁定(UVLO)，软启动，错误放大器，精密参考电压，热关闭。
