LM5046 脉宽调制 (PWM) 控制器具有 利用电流模式或电压模式控制实现相移全桥拓扑电源转换器 所需的全部功能。该器件可由输入电压最高可达 100V 的隔离式 DC-DC 转换器初级侧供电运行。这款高度集成的控制器 - 驱动器可为四个外部桥式金属氧化物半导体场效应晶体管 (MOSFET) 提供 2A 双路高侧和低侧栅极驱动器，同时为次级侧同步整流 MOSFET 提供控制信号。外部电阻通过编程方式设定死区，以启用初级侧场效应晶体管 (FET) 的零电压转换。由于同步整流器能够以智能方式启动，因此支持电源转换器单调导通，即使在预偏置负载条件下也是如此。其他 功能 包括逐周期电流限制、断续模式重启、可编程软启动、同步整流软启动和具有同步和热关断功能的 2MHz 振荡器。

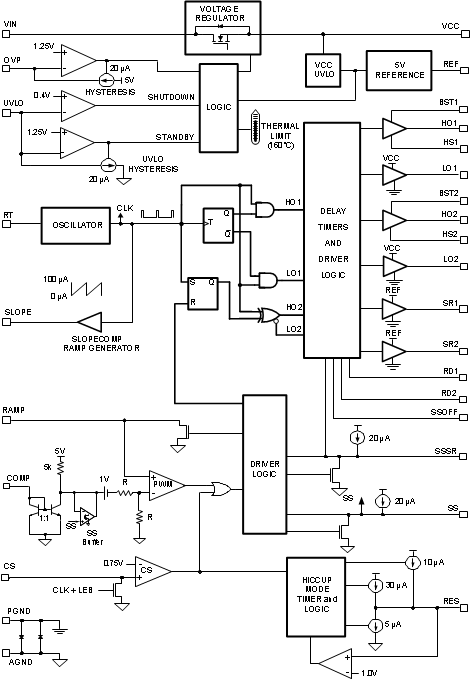

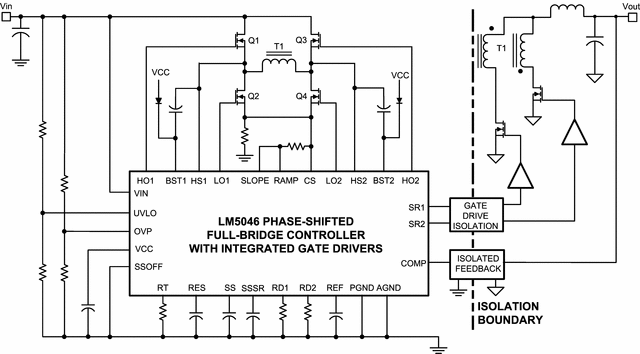

简介：新推出的全桥移相控制器LM5046，全桥变换器的全部功能，LM5046组成的全桥DC-DC基本电路，内部等效电路。而其具备28个PIN脚功能，文中一一有分解说明。关键词：全桥移相控制器L345046；28个PIN脚功能 1 LM5046的功能 新推出的全桥移相控制器LM5046，包含执行全桥
LM5046包含一个内部高压起动稳压器，它允许输入端(Uin)直接接到外部电源电压，可以从14～100V。瞬间可承受105V。
摘要：新推出的全桥移相控制器LM5046，全桥变换器的全部功能，LM5046组成的全桥DC／DC基本电路，内部等效电路。而其具备28个PIN脚功能，文中一一有分解说明。
LM5045及LM5046 PWM 控制器
