LM5119 器件是一款双路同步降压控制器，适用于 高压 电源或变化范围较大的输入电源的降压稳压器应用。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度，从而对高输入电压应用中所需的极小占空比进行可靠 控制。开关频率可设定在 50kHz 至 750kHz 范围内。LM5119 器件可驱动支持自适应死区时间控制的外部高侧和低侧 NMOS 功率开关。用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。凭借高压偏置稳压器以及自动切换至外部偏置的功能，可以进一步提高效率。其他 功能 包括：热关断、频率同步、逐周期和断续模式电流限制以及可调节线路欠压锁定。该器件采用功耗增强型 32 引脚无引线 WQFN 封装，并且配有利于散热的外露芯片连接焊盘。

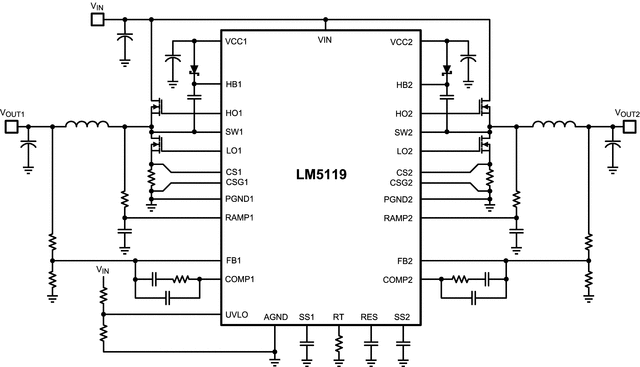

下面是 [LM5119应用电路图，引脚功能图]的电路图 LM5119应用电路图，引脚功能图(责任编辑：电路图)
【用 途】 双通道双相同步降压控制器【性能 参数】 采用32引脚的LLP封装，大小只有5mm x 5mm。 5.5V至65V的宽电压范围，提供0.8V，精度达1.5%的参考电压，芯片利用该参考电压可以精确地调节0.8V至90%输入电压值范围内的负载电压。用户可自行设置工作频率，范围在50kHz
美国国家半导体公司（NationalSemiconductorCorporation）宣布推出一款型号为LM5119的高压、双通道、双相同步降压控制器，具有模拟电流模式（ECM）控制功能。LM5119芯片可以在高达65V的输入电压下直接获得单路或双路大电流稳压输出，简化高压直流/直流转换系统设计，同时，相对于采用两个转换级的同类解决方案，其印刷电路板（PCB）占位面积可缩小达50%。LM5119芯片独具性能卓越、设计灵活及易于使用等特性，使其满足通信设备、汽
美国国家半导体公司（NationalSemiconductorCorporation）宣布推出一款型号为LM5119的高压、双通道、双相同步降压控制器，具有模拟电流模式（ECM）控制功能。LM5119芯片可以在高达65V的输入电压下直接获得单路或双路大电流稳压输出，简化高压直流/直流转换系统设计，同时，相对于采用两个转换级的同类解决方案，其印刷电路板（PCB）占位面积可缩小达50%。LM5119芯片独具性能卓越、设计灵活及易于使用等特性，使其满足通信设备、汽
美国国家半导体公司（NationalSemiconductorCorporation）宣布推出一款型号为LM5119的高压、双通道、双相同步降压控制器，具有模拟电流模式（ECM）控制功能。LM5119芯片可以在高达65V的输入电压下直接获得单路或双路大电流稳压输出，简化高压直流/直流转换系统设计，同时，相对于采用两个转换级的同类解决方案，其印刷电路板（PCB）占位面积可缩小达50%。LM5119芯片独具性能卓越、设计灵活及易于使用等特性，使其满足通信设备、汽
美国国家半导体公司（National Semiconductor Corporation）宣布推出一款型号为 LM5119 的高压、双通道、双相同步降压控制器，具有模拟电流模式（ECM）控制功能。LM5119 芯片可以在高达65V的输入电压下直接获得单路或双路大电流稳压输出， 简化高压直流/直流转换系统设计，同时，相对于采用两个转换级的同类解决方案，其印刷电路板（PCB）占位面积可缩小达50%。
二零一零年九月二十一日--中国讯--美国国家半导体公司（NationalSemiconductorCorporATIon）（美国纽约证券交易所上市代码：NSM）宣布推出一款型号为LM5119的高压、双通道LM5119芯片可以在高达65V的输入电压下直接获得单路或双路大电流稳压输出，简化高压直流/直流转换系统设计，同时，相对于采用两个转换级的同类解决方案，其印刷电路板（PCB）占位面积可缩小达50%。
lm5119降压控制器的技术特性;;美国国家半导体的lm5119芯片适用于5.5v至65v的宽电压范围，提供0.8v，精度达1.5%的参考电压，芯片利用该参考电压可以精确地调节0.8v至90%输入电压值范围内的负载电压
