LM51551

2.2 mhz宽VIN非同步升压,反激,和打嗝的SEPIC控制器

LM51551产品信息:

LM5155 器件是一款采用峰值电流模式控制的宽输入范围非同步升压控制器。该器件可用于升压、SEPIC 和反激式拓扑。

若 BIAS 引脚连接到 VCC 引脚,则 LM5155 器件可由电压至少为 2.97V 的单节电池启动。若 BIAS 引脚电压高于 3.5V,则该器件可在输入电源电压低至 1.5V 时运行。

在情况下,内部 VCC 稳压器还支持 BIAS 引脚在高达 45V(最大绝对值为 50V)的电压下运行。用户可通过外部电阻器对开关频率进行动态编程,编程范围为 100kHz 至 2.2MHz。2.2 MHz 的开关频率可最大限度地降低 AM 频带干扰,并支持实现小解决方案尺寸和快速瞬态响应。

该器件在关闭状态下 具有 1.5A 标准 MOSFET 驱动器和 100mV 的低电流限制阈值。该器件还支持使用外部 VCC 电源来提高效率。运行低电流和脉冲跳跃模式可在轻负载时提高效率。

该器件具有内置的保护 功能, 例如:逐周期电流限制、过压保护、线路 UVLO 和热关断。LM51551 器件选项中有断续模式过载保护。一些额外 特性 包括:低关断 I(Q)、可编程软启动、可编程斜坡补偿、精密补偿、电源正常指示器以及外部时钟同步。

LM51551数据手册:

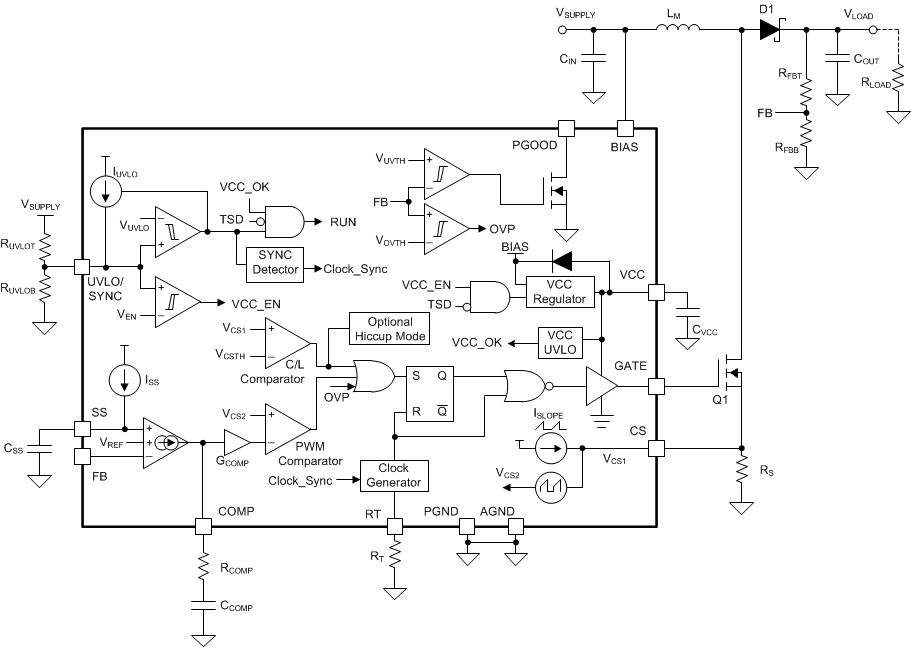

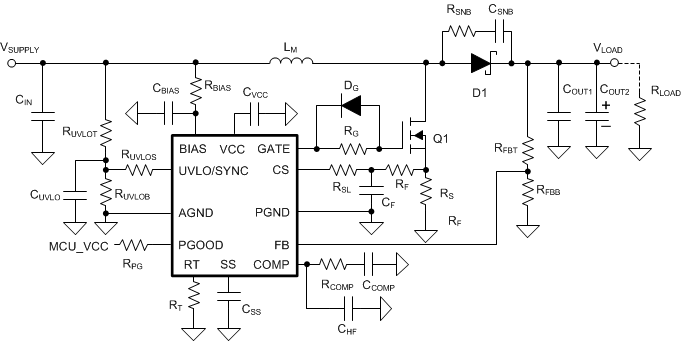

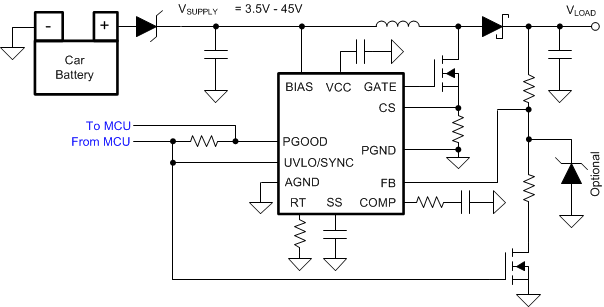

LM51551引脚功能、电路图:
