LM555

高稳定性 555 计时器

LM555产品信息:

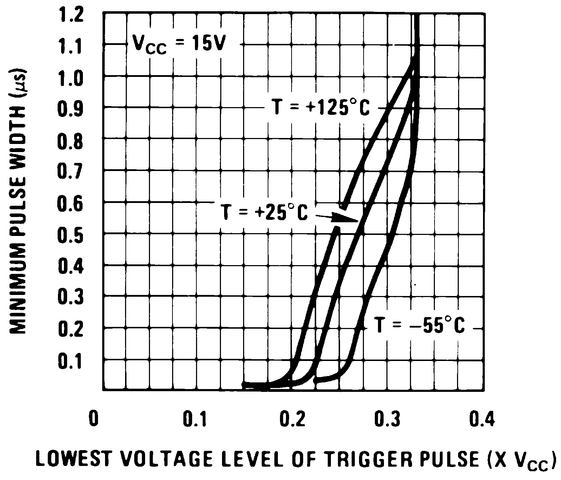

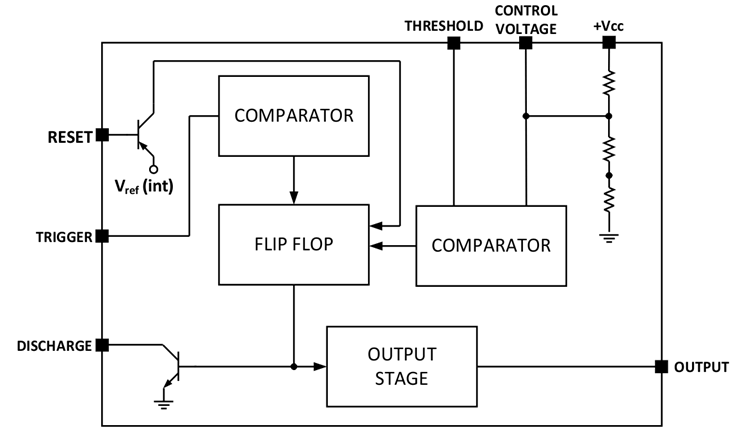

LM555是一种高度稳定的装置,可以产生精确的时间延迟或振荡。如果需要,还提供用于触发或复位的附加端子。在延时操作模式下,时间由一个外部电阻和电容精确控制。对于振荡器的稳定运行,自由运行频率和占空比由两个外部电阻和一个电容精确控制。该电路可以在下降波形上触发和复位,输出电路可以产生或吸收高达200 mA的TTL电路或驱动TTL电路。

LM555数据手册:

LM555引脚功能、电路图:

LM555

【用 途】 单稳态定时电路 【性能 参数】 双列直插8脚封装;电源电压VCC=18V;电源电流=3mA;触发电流=0.5uA;允许功耗=600mW;触发电压=1.67V;复位电压=0.7V。特 性:管 脚 排 列

简单实用的音响式三态验电器电路

  此电路由控制管VT、单时基集成电路LM555、压电蜂鸣器HTD及LED发光管LED1、LED2等组成,如下图所示。LM555接成无稳态自激多谐振荡器的工作模式,振荡频率可按f=1.443/[(R+2R5).Cl]进行估算,图示元件参数时,f-lOOOHz。由于强制复位端④脚与探针T相连,因此,只有T触及高电平(>1.4V)时LM555才能起振工作。(l)当T悬空或触及断路

40kHZ超声波发射电路图

40kHZ超声波发射电路之五,由LM555时基电路及外围元件构成40kHZ多谐振荡器电路,调节电阻器RP阻值,可以改变振荡频率。由LM555第3脚输出端驱动超声波换能器T40-16,使之发射出超声波信号。电路简单易制。电路工作电压9V,工作电流40~50mA。发射超声波信号大于8m。LM555可用NE555直接替代,效果一样。

用LM567和LM555制作的光控电路图

LM555LM5679014LM567和LM555制作的光控电路图点此处看清晰电路图

LM555简易彩电附加遥控电路

LM555/LM555C 系列是美国国家半导体公司的时基电路。我国和世界各大集成电路生产商均有同类产品可供选用,是使用极为广泛的一种通用集成电路。LM555/LM555C 系列功能强大、使用灵活、适用范围宽,可用来产生时间延迟和多种脉冲信号,被广泛用于各种电子产品中。555 时基电路有双极型和 CMOS 型两种。LM555/LM555C 系列属于双极型。优点是输出功率大,驱动电流达 200mA.而

晶闸管调光电路

本电路可做调光又可做小功率调功器用 主要元件:LM555 MOC3021 TIC226

高频领域HL402的正确应用接线图

图中,LM555在电源合闸时置1”,输入信号矿.。通过4081与门进入HL402的17、16脚。当出现软关断时,光耦舍器VL,导通,晶体管V,截止,v,集电极电压经iOkCL电阻、330pF电容延迟5ys后,使LM555置。”,通过4081与门将输入信号封锁,此电路延迟sre.s

换气扇电子自动控制电路

下面是 [换气扇电子自动控制电路]的电路图  换气扇自动控制电路主要元件有LM555和QM-N5等元件。(责任编辑:电路图)

彩电附加遥控电路,由LM555和CD4017组成

下面是 [彩电附加遥控电路,由LM555和CD4017组成]的电路图   彩电附加遥控电路,由LM555和CD4017组成

LM555多级循环定时控制器电路图

一、电路工作原理lm555多级循环定时控制器电路图电路中,由三个时基集成电路LM555 组成三个单稳态电路,每个单稳态电路作为一个定时控制单元。三个单元共同完成三级循环定时控制功能。
