下面是 [1.25～27V的可调电源(NE555、LM723)]的电路图　　1.25～27V的可调电源(NE555、LM723)(责任编辑：自然美)

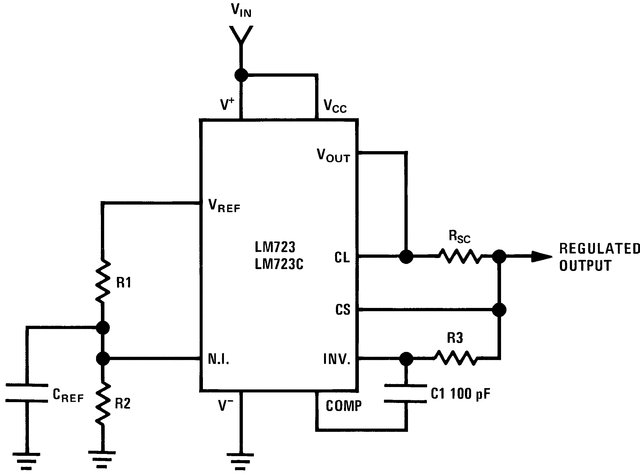

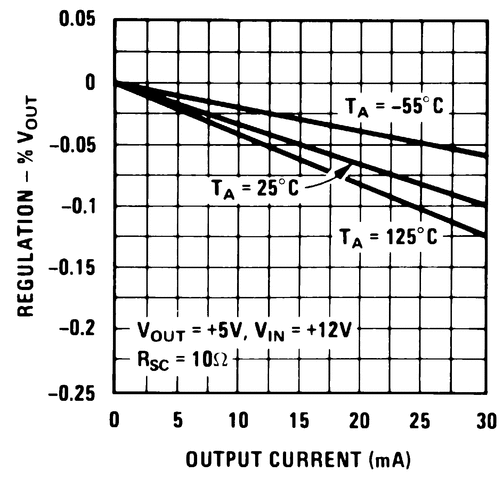

LM723应用电路——LM723稳压电源电路 它的参考电压受外部干扰小，而且短路保护时，它的输出电压为0。LM723输出电压的范围是2～37 V之间。若要LM723输出电压大于2 V，V-引脚可以直接接地，但是为了能够使输出电压达到0 V，V-引脚应该接至少应为-0．4 V的负电压，有多种方法能够达到这种要求，一个是使用倒相器

【用　途】 可调稳压电源电路 【性能 参数】双列直插14脚封装。输入电压40V，输出电流150mA。【互换 兼容】723 7W723系列 BGW723 C723C CA723 CW723系列 F723 F733 FG723 HA17723

LM723应用电路——LM723稳压电源电路 它的参考电压受外部干扰小，而且短路保护时，它的输出电压为0。LM723输出电压的范围是2～37 V之间。若要LM723输出电压大于2 V，V-引脚可以直接接地，但是为了能够使输出电压达到0 V，V-引脚应该接至少应为-0．4 V的负电压，有多种方法能够达到这种要求，一个是使用倒相器把正电压转换为负电压，但是这样会引入噪声干扰

LM723组成的可调稳压电源电路此电路用一片电压调压专用电路LM723为核心，调节P1可实现输出电压从0-30V连续可调，Q1为电流驱动扩展用（需用散热器）。R3供保护电路用的取样电阻。

最大电流是由R3的值：内LM723感官R3两端的电压过电流保护电路，并开始切断输出阶段，只要这个电压的方法五，通过这种方式，通过R3的电流不能超过0.65 0.65/R3，即使输出短路。C3和C4，无论是陶瓷，必须放在尽可能靠近集成电路，因为LM723可容易产生不必要的振动 。这是不是矫枉过正焊料直接与他们(非常仔细)IC的引脚。所有其他的连接也应尽量短 。LM723工程与输入直流电压从9.5至40 V和IC本身的能源约150

　　一个简单的可调电源，可使用LM723稳压器。这LM723内置的可调电源提供0至30伏的输出电压在1安培的最大电流。由于标准的LM723电路的最小输出电压为2伏，地面应用集成电路端子(引脚7) - 4.7伏特，使用齐纳二极管D4 。

一个简单的可调电源，可使用LM723稳压器。这LM723内置的可调电源提供0至30伏的输出电压在1安培的最大电流。由于标准的LM723电路的最小输出电压为2伏，地面应用集成电路端子(引脚7) - 4.7伏特，使用齐纳二极管D4 。

LM723组成的固定电路汽车稳压器电路它可代替汽车中利用发电机系统组成的机电式充电稳压器。

如图是LM723组成的固定电路汽车稳压器电路，它可代替汽车中利用发电机系统组成的机电式充电稳压器，性能优于后者。它使12V的铅-酸电池不致充电不足或充电过量，因而延长了电池的寿命。电路中LM723用作开关稳压器，用于控制发电机的励磁电流。R2的阻值要经过调节，使得充电电压能够维持在汽车标准电池的满电压13.8V。Q1为2N2063A(SK3009)、10A、PNP三极管。
