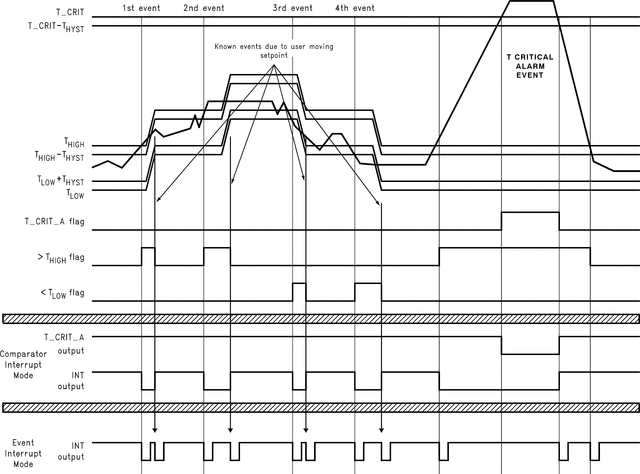

LM76是一个数字温度传感器和热窗口比较器，具有I(2)C串行总线接口，精度为±1°C。LM76CHM的精度被指定为-10°C到45°C的温度范围。LM76CHM在25°C的精度为±0.5°C。LM76的窗口比较器结构简化了符合ACPI(高级配置和电源接口)的温度控制系统的设计，用于个人电脑。当温度超出可编程窗口时，开漏中断(INT)输出变成ac ve，而单独的临界温度告警(T_CRIT_A)输出成为ac ve，当温度超过可编程临界限制。INT输出可以在比较器或事件模式下运行，而T_CRIT_A输出只能在比较器模式下运行。
主机可以对窗口的上下限以及临界温度限值进行编程。可编程的迟滞和故障队列可用来减少错误跳闸。两个引脚(A0, A1)可用于地址选择。传感器默认上电阈值为2℃T(HYST)、10℃T(LOW)、64℃T(HIGH)和80℃T_CRIT。
LM76的5.0V电源电压，串行总线接口，12位+符号输出，以及超过127°C的满量程，使其成为广泛应用的理想选择。其中包括个人电脑、电子测试设备、办公室电子产品和生物医疗应用中的热管理和防护。
型号：LM76关键字：数字温度传感器,窗口比较器,超限警报,可编程,LM76简介：高精度、12位信号输出集成电路LM76是由数字温度传感器和双线温度窗口比较器组成的 ,它具有功耗小、量程宽、串行总线接口等优点文中介绍了该电路的工作特性、引脚功能及工作原理 ,最后给出了LM76用于API设计的典型应用电路 下载：点击下载
控制LM76的主机可以对窗口的上、下限和危险温度极限进行编程，它的可编程迟滞特性与故障队列能将误报情况减至最少。LM76在系统上电后首先处于一种缺省阈值状态。LM76采用3.5V和5V电源，并具有串行总线接口，采用12位信号输出，其最大测量范围超过127℃，LM76的这些特点使得它可广泛用于温度控制系统、个人计算机保护、

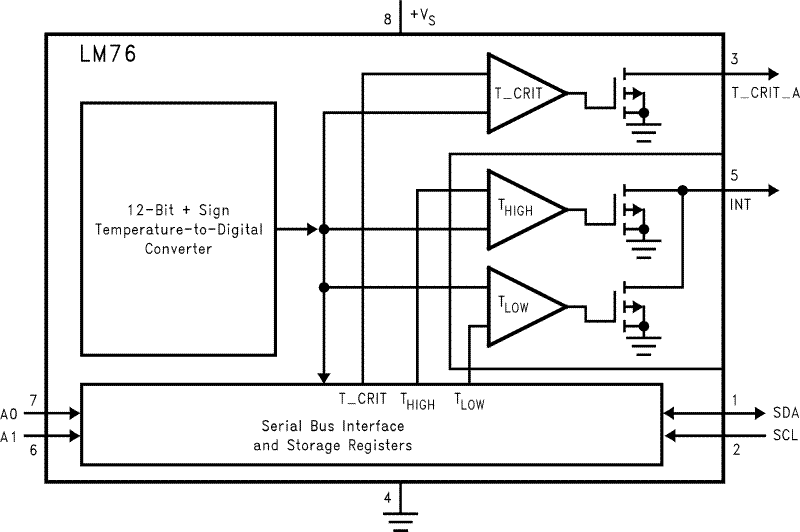

LM76是一个由数字温度传感器、I2C串行总线接口和温度窗口比较器组成的集成电路。在70℃~100℃和-10℃~+45℃的温度范围内，其窗口比较器的串行总线接口的精度为±1℃。它的开漏中断输出（INT）在温度超过可编程窗口温度时被激活，温度超限警报输出（T-CRIT-A）在温度超过可编程的危险极限温度（超过此温度，会损坏LM76）时有效。

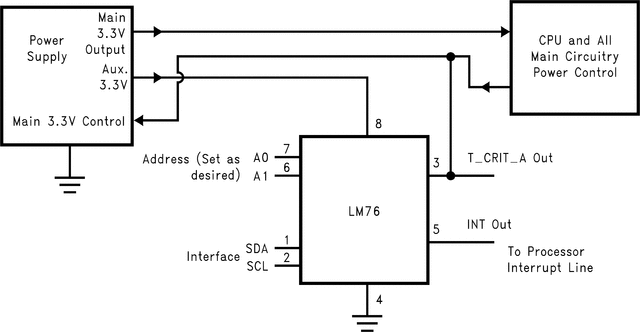

该电路通过电源的辅助输出来启动LM76，进而达到关闭失效或过热的计算机，以保护尽可能多的系统。
