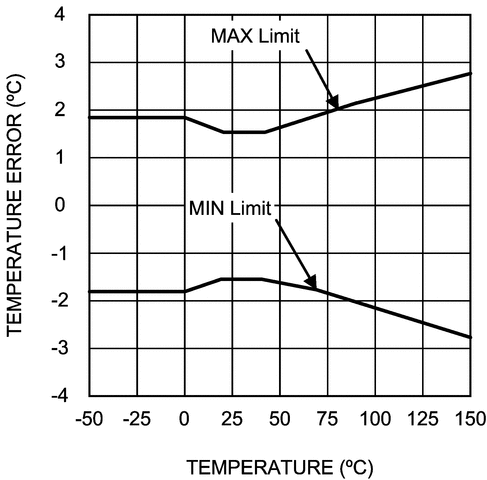

LM94022/-Q1器件是高精度模拟输出CMOS集成电路温度传感器，具有可选择的线性负温度系数(NTC)。ab类输出结构使LM94022/-Q1具有强大的输出源和吸收电流能力，可驱动由采样保持模数转换器输入的大量瞬态负载。LM94022/- q1低的5.4-µA供电电流和1.5 v工作电压使其成为电池供电系统以及一般温度传感应用的理想选择。

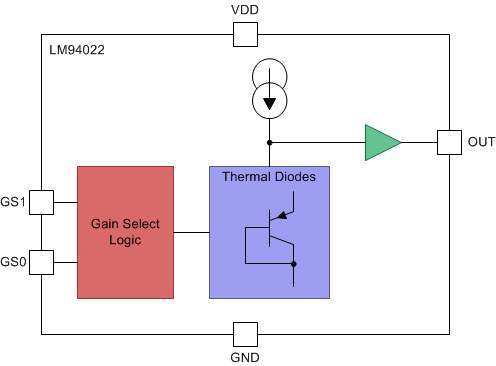

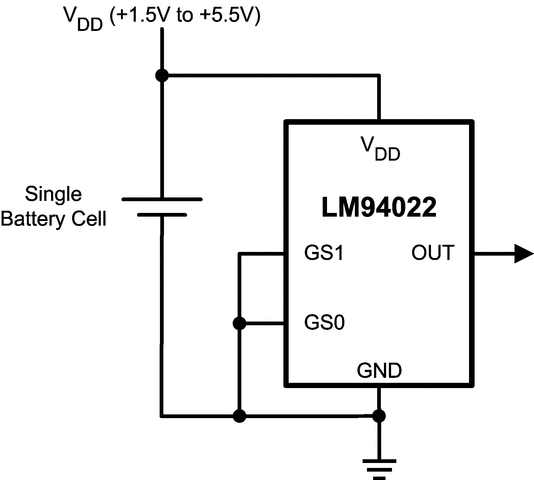

“增益选择1 (GS1)”和“增益选择0 (GS0)”逻辑输入为温度到电压输出转换函数选择四个增益中的一个:-5.5 mV/°C、-8.2 mV/°C、-10.9 mV/°C和-13.6 mV/°C。选择ng -5.5 mV/°C (GS1和GS0都ed低)，允许LM94022/-Q1工作到1.5 v电源，同时测量温度超过-50°C到+150°C的全范围。GS1和GS0均高时，最高温度灵敏度选择-13.6 mV/°C。增益选择输入可以直接输入到V(DD)或地，无需任何上拉或下拉电阻，减少了组件数量和板面积。这些输入也可以由逻辑信号驱动，允许系统在操作或系统诊断期间操作最大化增益。
LM94022检测的温度转换成模拟信号电压输出，其输出电压直接与带有ADC的微处理器接口，往ADC变换后的数字信号由微处理器进行处理后转换成相应的七段码，送温度显示（数码管），若采用微处理器对传感器作软件线性补偿
图 lm94022与adc接口电路图 欢迎转载，信息来自维库电子市场网（www.dzsc.com）
lm94022接两输入与门实现关闭功能电路图
图 lm94022接反相器实现关闭功能电路图 欢迎转载，信息来自维库电子市场网（www.dzsc.com）
图lm94022的输出特性电路图 欢迎转载，信息来自维库电子市场网（www.dzsc.com）
图 lm94022管脚排列电路图 欢迎转载，信息来自维库电子市场网（www.dzsc.com）
"LM94022是一种模拟输出的集成温度传感器，主要应用于手机、无线收发器、电池管理、汽车、办公室设备及家用电器等。该传感器主要特点包括工作电压低，可在
lm94022 是一种模拟输出的集成 温度传感器 ，主要应用于手机、无线收发器、电池管理、汽车、办公室设备及家用电器等。
1.5V 的 LM94021 及 LM94022 传感器芯片都可在 -50℃ 至 150℃ 的温度范围内操作 美国国家半导体公司 (National SEMIconductor Corporation
这两款型号分别为lm94021及lm94022的传感器芯片可提供4个不同增益让用户自行选择，而且还可监控由-50°c至150°c范围内的温度。这两款温度传感器不但可在广阔的温度范围内操作，而且设计
