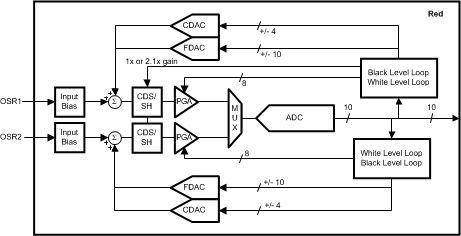

LM98519是一款完全集成的高性能10位65 MSPS信号处理解决方案，适用于数字彩色复印机，扫描仪和其他图像处理应用。高速信号吞吐量是通过利用相关双采样(CDS)或采样保持(SH)类型采样的创新六通道架构实现的。1倍或2倍增益设置可在cd /SH输入阶段。每个通道都有一个专用的1x到10x(8位)PGA，允许准确的增益调整每个通道。数字白电平自动校准回路可以自动设置PGA值，以实现选定的白目标电平。每个通道也有±4位粗和±10位细模拟偏置校正DAC，允许在采样保持放大器之前进行偏置校正。这些校正值可以由自动数字黑电平校正回路控制。每个通道的PGA和偏移dac独立编程，允许6个通道中每个通道的增益和偏移的唯一值。2对1多路复用方案将信号路由到3个65 mhz高性能adc。全差分处理通道实现了特殊的抗噪性，具有非常低的-67.5 dB的噪声底面。10位模数转换器具有优异的动态性能，使LM98519在图像复制链中透明。
