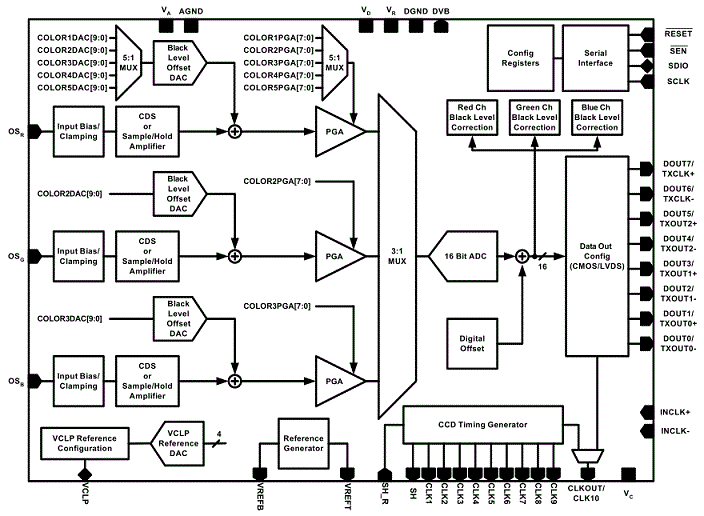

LM98714是一款完全集成的高性能16位45 MSPS信号处理解决方案，适用于数字彩色复印机，扫描仪和其他图像处理应用。高速信号吞吐量通过一种创新的架构实现，利用相关双采样(CDS)，通常与CCD阵列或采样和保持(S/H)输入(用于接触图像传感器和CMOS图像传感器)。信号路径采用8位可编程增益放大器(PGA)，±9位偏移校正DAC和独立控制的数字黑电平校正回路。PGA和偏移DAC是独立编程的，允许三个输入的每个唯一的增益和偏移值。然后将信号路由到45mhz高性能模数转换器(ADC)。全差分处理通道显示出非凡的抗噪声能力，具有非常低的-74dB噪声底面。16位ADC具有优异的动态性能，使LM98714在图像复制链中透明。
