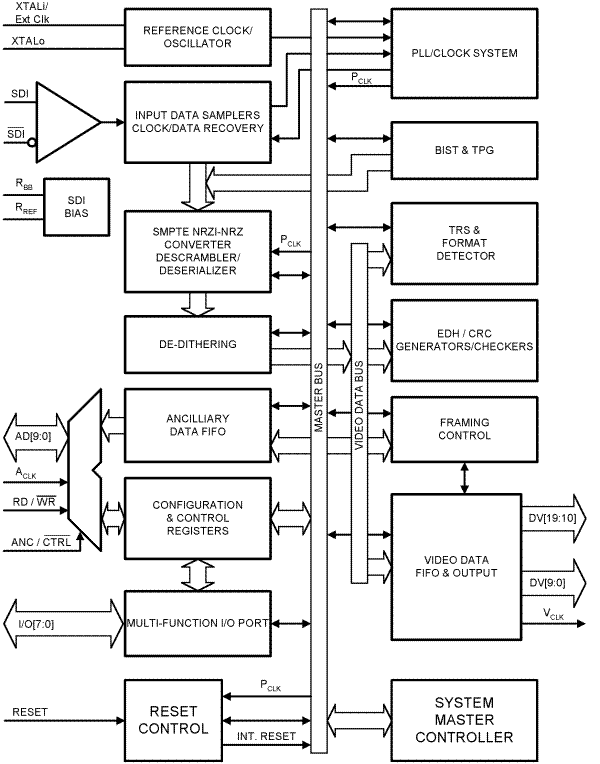

LMH0031 SMPTE 292M / 259M数字视频反序列化/解码器与视频和辅助数据fifo是一个单片集成电路，用于反序列化和解码SMPTE 292M, 1.485Gbps(或1.483Gbps)串行组件视频数据，以20位并行数据与同步的并行字率时钟。它还反序列化和解码SMPTE 259M, 270Mbps, 360Mbps和SMPTE 344M(提议)540Mbps串行组件视频数据，到10位并行数据。LMH0031实现的功能包括:从串行数据中恢复时钟/数据、串行到并行数据转换、SMPTE标准数据解码、nrzi到nrz转换、并行数据时钟生成、字分帧、CRC和EDH数据校验和处理、辅助数据提取和自动视频格式确定。并行视频输出具有可变深度FIFO，可以调整延迟输出数据多达4个并行数据时钟周期。辅助数据可以通过在配置和控制寄存器中使用掩码和控制位来选择性地从并行数据中提取，并存储在片上FIFO中。还实现了反向LSB抖动。

LMH0031独特的多功能I/O端口提供外部访问存储在配置和控制寄存器中的功能和数据。该特性允许设计人员更灵活地根据所需的应用程序定制LMH0031。LMH0031在上电或复位命令后自动配置为默认运行条件。锁相环、反序列化器和其他功能电路的独立电源引脚提高了电源抑制和噪声性能。

LMH0031具有独特的内置自测(BIST)和视频测试模式生成器(TPG)。用户可以通过BIST对设备进行全面的测试。BIST使用TPG作为输入数据，包括SD和HD分量视频测试模式，参考黑，PLL和EQ病理学和75%饱和度，8个垂直色条模式，为所有实现的光栅。该色条图案在色度和亮度条数据变化时具有可选的过渡编码。TPG数据通过并行数据端口输出。

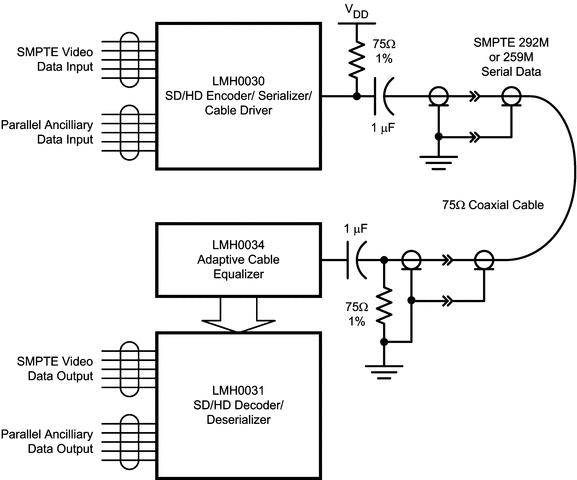

LMH0030, SMPTE 292M / 259M数字视频序列化器与辅助数据FIFO和集成电缆驱动器，是LMH0031的理想补充。

LMH0031的内部电路由+2.5伏供电，I/O电路由+3.3伏供电。功耗一般为850mW。该器件封装在一个64脚TQFP中。
