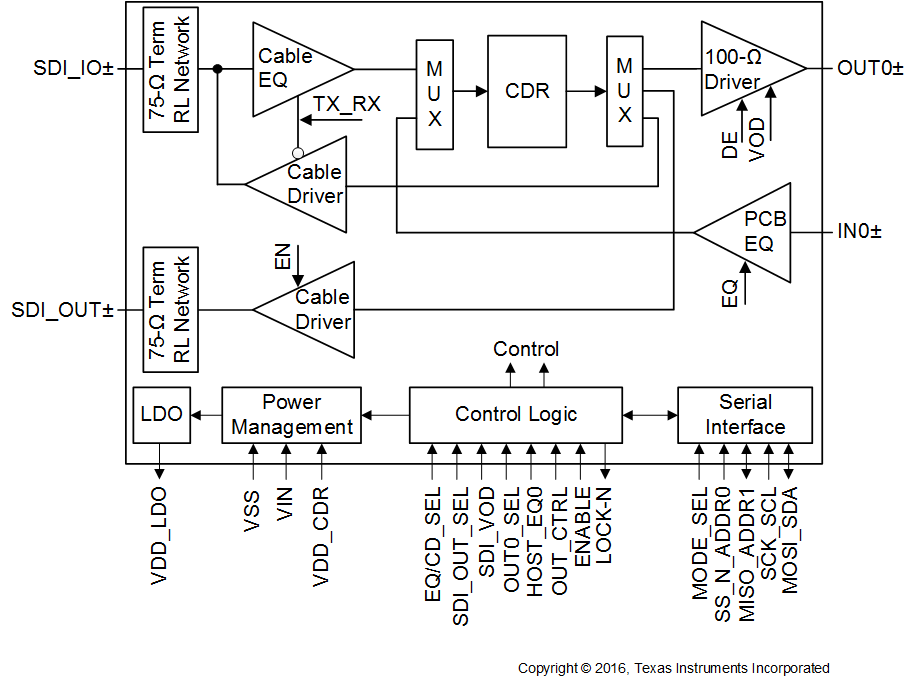

LMH1297 是带有集成时钟恢复器的 12G UHD-SDI 75欧姆 双向 I/O。此器件可以在输入模式下配置为自适应电缆均衡器，也可以在输出模式下配置为双电缆驱动器，允许系统设计人员灵活地将单个 BNC 用作输入或输出端口，从而简化 UHD 视频硬件设计。集成的时钟恢复器在两种模式下均可锁定到所有支持的高达 11.88Gbps 的 SMPTE 数据速率。此双向 I/O 具有片上 75欧姆 终端和回损补偿网络，满足严格的 SMPTE 回损要求。

额外的 75欧姆 驱动器输出可让 LMH1297 支持各种系统功能。在 EQ（均衡器）模式下，该第二个 75欧姆 驱动器可用作环通输出。在电缆驱动器 (CD) 模式下，该 75欧姆 驱动器可用作第二个扇出电缆驱动器。主机侧 100欧姆 驱动器也可在 CD 模式下用作环回输出，从而用于监控。

片上时钟恢复器可减弱高频抖动并使用纯净的低抖动时钟完全重新生成数据。此时钟恢复器具有内置环路滤波器，且不需要任何输入参考时钟。LMH1297 还有内部眼图张开度监视器和可编程引脚，以便进行 CDR 锁定指示、输入载波检测或硬件中断，从而支持系统诊断和电路板启动。

LMH1297 由 2.5V 单电源供电运行。其采用小尺寸 5mm × 5mm 32 引脚 QFN 封装。
