LMH1983是一种高度集成的可编程音频/视频(a /V)时钟发生器，用于广播和专业应用。它可以替代支持SMPTE串行数字视频(SDI)和数字音频AES3/EBU标准应用中的多个锁相环和vcxo。它为任何SDI发射器提供低抖动参考时钟，以满足严格的输出抖动规格，而无需额外的时钟清洗电路。
LMH1983具有自动输入格式检测，多种A/V输出格式的简单编程，genlock或数字自由运行模式，以及各种自动功能的覆盖可编程性。识别的输入格式包括主要视频标准的HVF同步，27 MHz, 10 MHz和32/44.1/48/96 kHz音频字时钟。

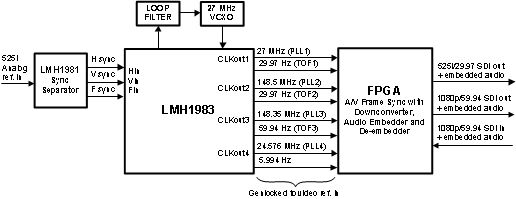

双级锁相环结构集成了四个锁相环和三个片上VCOs。第一级(PLL1)使用一个外部的低噪声27 MHz VCXO和窄环路带宽，为下一级提供一个干净的参考时钟。第二级(PLL2, 3,4)由三个并联的VCO锁相器组成，用于同时产生主要的数字A/V时钟基本频率，包括148.5 MHz, 148.5/1.001 MHz和98.304 MHz (4 × 24.576 MHz)。每个锁相环可以产生一个时钟和一个定时脉冲来指示帧顶(TOF)。
当锁定到参考时，内部的10位ADC将跟踪环路滤波器控制电压。当参考损耗(LOR)发生时，LMH1983可以通过编程保持控制电压，以保持输出精度在±0.5 ppm(典型的)以前的参考。LMH1983可以配置为以无故障操作重新同步到以前的参考。
美国国家半导体(National Semiconductor，NS)宣布推出一款适用于专业级和广播用视讯设备的全新三速(3G/HD/SD)音频/视讯频率产生器，新组件编号LMH1983，能以单芯片取代3LMH1983的频率产生器芯片可为多种不同应用提供必要的视讯和音频参考频率，其输出抖动非常低，峰值对
HD/SD）音频/视讯频率产生器美国国家半导体(NationalSemiconductor，NS)宣布推出一款适用于专业级和广播用视讯设备的全新三速(3G/HD/SD)音频/视讯频率产生器，新组件编号LMH1983LMH1983的频率产生器芯片可为多种不同应用提供必要的视讯和音频参考频率，其输出抖动非常低，峰值对峰值只有40ps
这款型号为lmh1983的时钟发生器芯片可为多种不同应用提供必要的视频和音频参考时钟。此外，该款高度集成的芯片输出抖动达到业界最低，仅为40ps（峰峰值），因此只要采用fpg
这款型号为LMH1983的时钟发生器芯片可为多种不同应用提供必要的视频和音频参考时钟。此外，该款高度集成的芯片输出抖动达到业界最低，仅为40ps（峰峰值），因此只要采用FPGA串行/解串器便可在应用
这款型号为LMH1983的时钟发生器芯片可为多种不同应用提供必要的视频和音频参考时钟。
