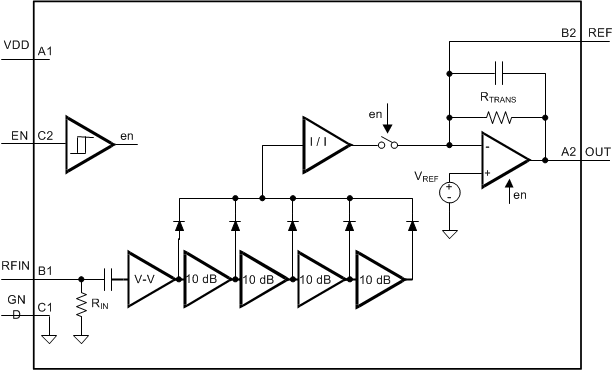

LMH2100是一款40 db射频功率检测器，用于CDMA和WCDMA应用。该设备的射频范围为50mhz ~
4 GHz。它提供精确的温度和电源补偿输出电压，与射频输入功率在dBm线性相关。该电路使用2.7 V到3.3 V的单电源工作。

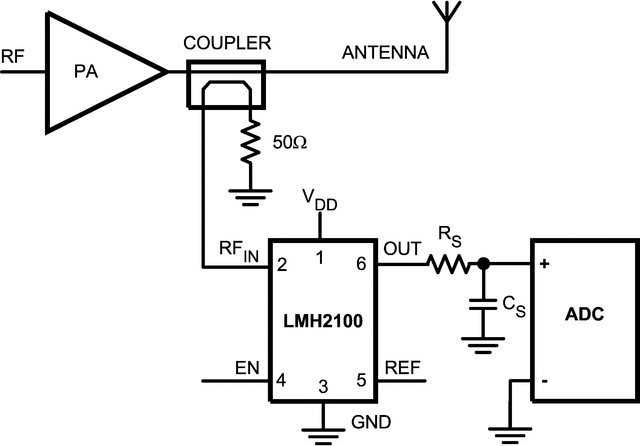

LMH2100有一个RF功率检测器，范围从-45 dBm到-5 dBm，非常适合与30 db直向耦合器直接结合使用。输出信号的附加低通滤波可以通过一个外部电阻和电容来实现。显示一个附加输出低通滤波器的检测器。滤波器频率设置为R(S)和C(S)。

显示一个带有附加反馈低通滤波器的检测器。电阻R(P)是可操作的，将降低Trans阻抗增益(R(Trans))。滤波频率用C(P)//C(TRANS)和R(P)//R(TRANS)设置。

设备的ac ve为Enable = High;否则，它在关机模式下处于低功耗状态。为了节省电力和防止外部滤波器电容放电，输出(OUT)是高阻抗关机。
