LMH6505是一个宽带直流耦合电压控制增益级，然后是一个高速电流反馈运算放大器，可以直接驱动低阻抗负载。增益调节范围为80 dB高达10 MHz，这是通过改变增益控制输入电压，V(G)来实现的。

最大增益由外部元件设定，增益可以一直减小到截止。功耗为110 mW，速度为150 MHz，增益控制带宽(BW)为100 MHz。在整个增益控制电压范围内，输出参考直流偏置电压小于55mv。器件到器件的增益匹配在最大增益±0.5 dB以内。此外，增益测试和确保在一个广泛的范围。输出电流反馈运放允许高频率大信号(旋转速率= 1500 V/μs)，也可以驱动一个大负载电流(60 mA)保证。

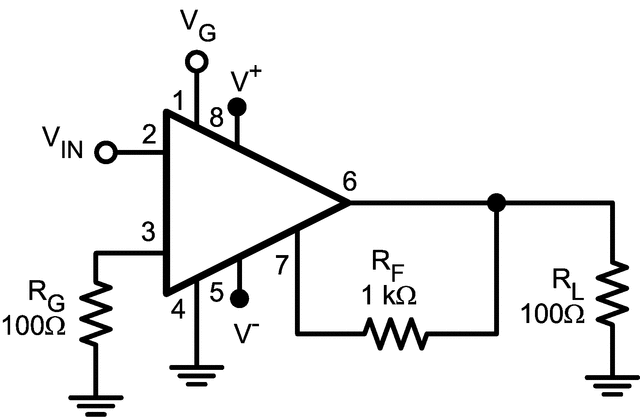

接近理想的输入特性(即低输入偏置电流，低偏置，低引脚3电阻)使设备可以很容易地配置为一个反相放大器。

当工作在一个单一的电源时，提供易于使用，V(G)范围设置为相对地引脚电位(引脚4)从0V到+2V。V(G)输入阻抗高，以减轻驱动要求。在单电源操作中，接地引脚被绑定到“虚拟”半电源上。

在25°C下，LMH6505的增益控制在从0 dB到-85 dB的大部分增益控制范围内是线性的，如下图所示。这使得该装置适合于AGC应用。线性增益控制应用，参见LMH6503 datasheet。

LMH6505可用于8引脚SOIC或8引脚VSSOP封装。最小外部组件和小轮廓包的组合允许LMH6505在空间有限的应用中使用。
