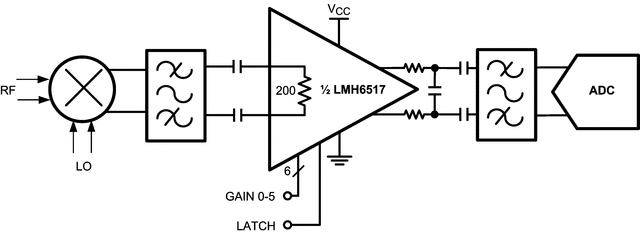

LMH6517包含两个高性能，数字控制可变增益放大器(DVGA)。它被设计用于窄带和宽带中频采样应用。通常，LMH6517在混合信号和数字通信应用中驱动高性能ADC，例如需要自动增益控制(AGC)来增加系统动态范围的移动无线电和蜂窝基站。
LMH6517的每个通道都有一个独立的数字控制衰减器和一个高线性度的差分输出放大器。每个块已被优化为低失真和最大的系统设计灵活性。每个通道可以单独禁用，以节省电力。
LMH6517数字控制衰减器在31.5dB范围内提供精确的0.5dB增益步骤。芯片上的数字锁存器用于本地存储增益设置。提供了串行和并行编程选项。脉冲模式也提供了简单的向上或向下命令可以一次一步地改变增益。
输出放大器具有差分输出，允许在单个5V电源上产生大的信号波动。低阻抗输出提供最大的灵活性时，驱动滤波器或模拟数字转换器。
LMH6517可在-40°C至+85°C的工业温度范围内工作。该LMH6517可在32引脚，热增强，WQFN封装。

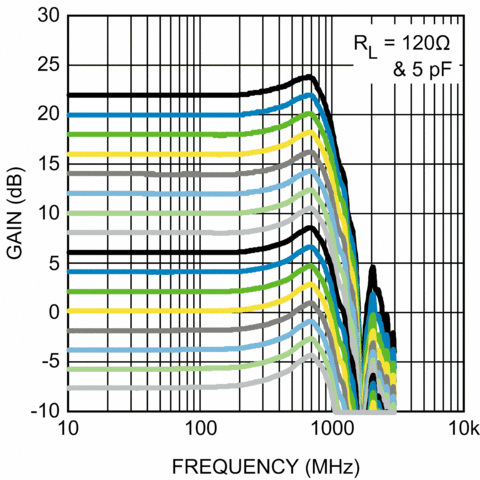

lmh6517双dvga（数字vga）为窄带和宽带if采样应用所设计，提供1.2-ghz带宽，具有45dbm三阶输出拦截点，以及6db低噪声数。器件功耗每通道400mw，增益范围为0.5步进的-9.5db——22db，最佳扩展了接收信号并最大化了adc可获取信号路径动态范围，、lmh6517工作在−40——85度范围，32管脚llp
NationalSemiconductorCorporation,NS)宣布推出两款全新的高速信号路径产品，包括一款16位、130MSPS的模拟/数字转换器(ADC)ADC16V130，及另一款数字控制可变增益放大器LMH6517
