LMK04000系列精密时钟调节器提供低噪声抖动清洗、时钟倍增和分配，无需高性能压控晶体振荡器(VCXO)模块。LMK04000系列采用级联PLLatinum结构与外部晶体和变容二极管相结合，提供了低于200飞秒(fs)均方根(RMS)抖动性能。
级联结构包括两个高性能锁相环(PLL)、一个低噪声晶体振荡器电路和一个高性能压控振荡器(VCO)。第一个PLL (PLL1)提供低噪声抖动清除功能，而第二个PLL (PLL2)执行时钟生成。PLL1既可以配置为与外部VCXO模块一起工作，也可以使用集成晶体振荡器与外部晶体和变容二极管。当使用一个非常窄的环路带宽，PLL1使用优越的接近相位噪声(偏移低于50khz)的VCXO模块或晶体清洁输入时钟。PLL1的输出被用作PLL2的干净输入参考，在那里它锁定集成的VCO。PLL2的环路带宽可以被优化以清除远端相位噪声(超过50khz的偏移量)，集成的VCO优于PLL1中使用的VCXO模块或晶体。
LMK04000系列具有双冗余输入，5个差分输出，以及上电时可选的默认时钟。输入块有丢失信号检测和自动或手动选择参考时钟。每个时钟输出由一个可编程分频器、一个相位同步电路、一个可编程延迟和一个LVDS、LVPECL或LVCMOS输出缓冲器组成。CLKout2上提供了默认的启动时钟，它可以用于为现场可编程门阵列(FPGA)或微控制器提供初始时钟，在系统上电过程中对抖动清除程序进行编程。

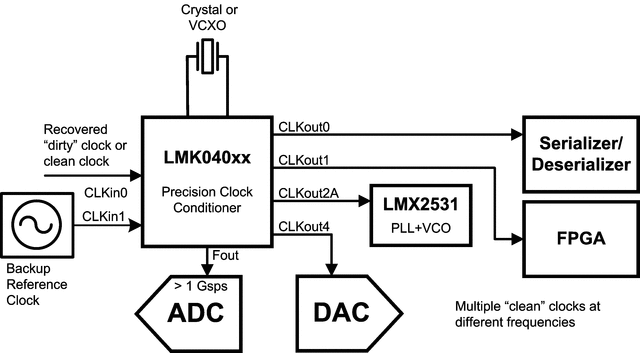

采用晶体振荡器的LMK04000参考设计电路图如下所示：
1.0 前言该应用指南适用于LMK04000系列时钟信号去抖产品， 涉及如何用该系列产品来完成基于晶振的外置振荡器电路。LMK04000系列产品既支持外接的、完整的VCXO模块，也 支持一个以分立形式实现的、基于晶体谐振器（晶振）的压 控晶振式振荡器。LMK04000的特色在于具备一个内置的闭 环放大器，该电路可以用于实现晶振式振荡器。在许多应用 中，晶振式振荡器选项将为输入的基准时钟信号中的抖

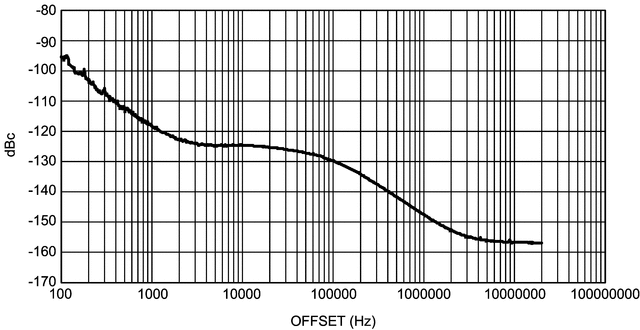

1.0 前言编写本应用笔记的目的，是为了表现LMK04000系列精 密时钟去抖电路的时钟信号的相位噪声和抖动测量结果， 展示时钟信号输出端的相位噪声与VCXO相位噪声之间的关 系。由于采用了级联的双重PLL架构，LMK04000系列提供 了出色的信号抖动清除功能。图1示出了一个双PLL架构的框 图。该图还画出了一个时钟分配电路，该电路接续在VCO输 出之后。
美国国家半导体公司(NationalSemiconductorCorporation,NS)宣布推出业界首个能提供超低噪声时钟的全新时钟抖动滤除器系列。采用该系列产品还可以免去系统加设外置的高性能压控晶体振荡器(VXCO)模块。美国国家半导体该系列全新的时钟抖动滤除器采用简洁的外置晶体及级联PLLatinum架构，其均方根抖动不超过200fs，可以有效改善系统的性能及准确度。该产品的高精确性完全可以与昂贵的压控晶体振荡器模块相媲美。这一全新系列的LMK0400
