LMK04816 器件是业界性能最为优异的时钟调节器，具备出色的时钟抖动消除、生成和分配等高级功能， 能够充分满足新一代系统要求。双环PLLA NUM 架构采用低噪声VCXO 模块可实现111fs 的RMS 抖动 （12kHz 至20MHz）或采用低成本外部晶振及变容二极管实现低 于200fs 的RMS 抖动（12kHz 至20MHz）。

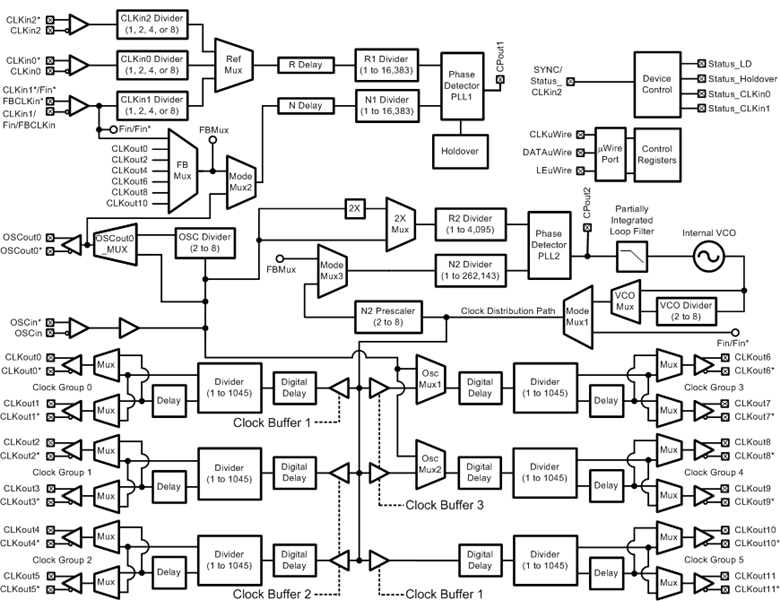

双环路架构由两个高性能锁相环(PLL)、一个低噪声晶体振荡器电路以及一个高性能压控振荡器(VCO) 构 成。第一个PLL (PLL1) 具有低噪声抖动消除器功能，而第二个PLL (PLL2) 执行时钟生成。PLL1 可配置为 与外部VCXO 模块配合使用，或与具有外部可调晶体和变容二极管的集成式晶体振荡器配合使用。用于很窄 的环路带宽时，PLL1 使用VCXO 模块或可调晶体的优异近端相位噪声（偏移低于50kHz）清理输入时 钟。PLL1 的输出将用作PLL2 的清理输入参考，以锁定集成式VCO。可对PLL2 的环路带宽进行优化以清 理远端相位噪声（偏移高于50 kHz），集成式VCO优于VCXO 模块或PLL1 中使用的可调晶体。
