LMP7721

3 毫微微安输入偏置电流精密放大器

LMP7721产品信息:

LMP7721是业界最低规格的输入偏置电流精密放大器。超低输入偏置电流为3fa,在25°C时限值为±20 fA,在85°C时限值为±900 fA。这是通过正在申请专利的最新输入偏置电流抵消放大器电路技术实现的。该技术还在放大器的整个输入共模电压范围内保持超低输入偏置电流。

其他突出特点,如低电压噪声(6.5 nV/√赫兹),低直流偏置电压(25°C时最大±150µV)和低偏置电压温度系数(-1.5µV/°C),提高了系统在高精度应用中的灵敏度和准确性。电源电压范围为1.8 V到5.5 V, LMP7721是电池驱动、便携式应用的理想选择。LMP7721是LMP精密放大器家族的一部分。

作为德州仪器公司PowerWise 产品的一部分,LMP7721提供了17 MHz的显著宽增益带宽产品(GBW),同时只消耗1.3 mA的电流。这种宽GBW加上120 dB的高开环增益使信号能够精确调节。有了这些规格,LMP7721在电化学电池放大器和传感器接口电路等广泛的应用中具有优异的性能。

LMP7721采用8引脚SOIC封装,有一个特殊的引脚,可以隔离放大器的输入、电源和输出引脚。通过适当的电路板布局技术,LMP7721的独特引脚将防止PCB泄漏电流到达输入引脚。从而进一步减少系统误差。

LMP7721数据手册:

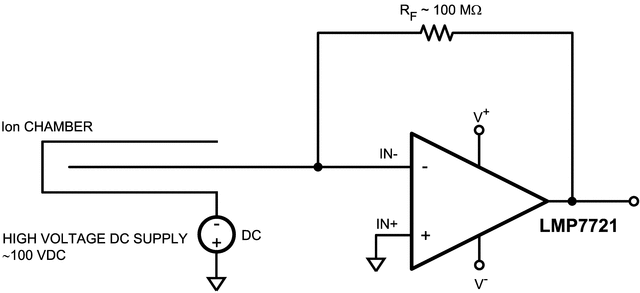

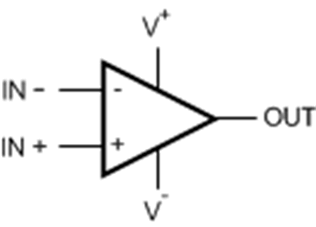

LMP7721引脚功能、电路图:

LMP7721

【用 途】 电流高精度放大器【性能 参数】 采用的8引脚SOIC封装,可在1.8V至5.5V的供电电压范围,输入偏置电流最低可达3fA,摄氏25度时输入偏置电流保证不超过20fA,摄氏85度时这个电流值保证不超过900fA,摄氏125度时则保证不超过5pA,而且在整个输入共模电压范围内输入偏

国半新推业内最低偏置电流高精度放大器LMP7721

这款型号为LMP7721的芯片无论在室温之下还是在摄氏-40度至125度的广阔温度范围内,其输入偏置电流保证只有20fA,因此可大幅提高光电二极管及高阻抗传感器的系统灵敏度及准确度。LMP7721芯片是美国国家半导体高能源效率PowerWise系列

国半新推业内最低偏置电流高精度放大器LM

这款型号为LMP7721的芯片无论在室温之下还是在摄氏-40度至125度的广阔温度范围内,其输入偏置电流保证只有20fA,因此可大幅提高光电二极管及高阻抗传感器的系统灵敏度及准确度。LMP7721芯片是美国国家半导体高能源效率Powe

国半新推高精度放大器LMP7721,具业内最低

这款型号为LMP7721的芯片无论在室温之下还是在摄氏-40度至125度的广阔温度范围内,其输入偏置电流保证只有20fA,因此可大幅提高光电二极管及高阻抗传感器的系统灵敏度及准确度。LMP7721芯片是美国国家半导体高能源效率Powe

国半新推高精度放大器LMP7721,具业内最低输入偏置电流

这款型号为LMP7721的芯片无论在室温之下还是在摄氏-40度至125度的广阔温度范围内,其输入偏置电流保证只有20fA,因此可大幅提高光电二极管及高阻抗传感器的系统灵敏度及准确度。LMP7721芯片是美国国家半导体高能源效率PowerWise系列

国家半导体推出LMP7721低输入偏置电流高精度放大器

这款型号为LMP7721的芯片无论在室温之下还是在摄氏-40度至125度的广阔温度范围内,其输入偏置电流保证只有20fA,因此可大幅提高光电二极管及高阻抗传感器的系统灵敏度及准确度。LMP7721芯片是美国国家半导体高能源效率PowerWise系列的最

模拟微小信号的处理

经验记录:选择比较好的放大器,例如LMP7721,偏执电流最大只有20FA。或者ad8605,OPA320等,并用闭合回路将信号(信号源到放大器)环绕起来。

国半推出偏置电流低至20fA的高精度放大器_模拟技术

这款型号为LMP7721的芯片无论在室温之下还是在摄氏-40度至125度的广阔温度范围内,其输入偏置电流保证只有20fA,因此可大幅提高光电二极管及高阻抗传感器的系统灵敏度及准确度。

国半新推高精度放大器LMP7721,具业内最低输入偏置电流_模拟技术

这款型号为LMP7721的芯片无论在室温之下还是在摄氏-40度至125度的广阔温度范围内,其输入偏置电流保证只有20fA,因此可大幅提高光电二极管及高阻抗传感器的系统灵敏度及准确度。
