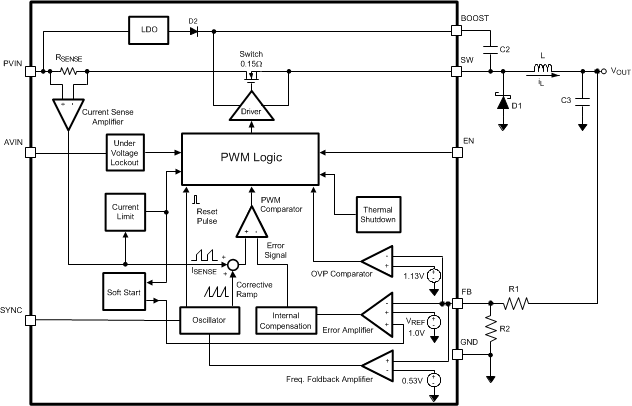

LMR120xx 稳压器是一款采用 10 引脚 WSON 封装的单片、高频、PWM 降压直流/直流转换器。该器件包含所有有效功能，从而在尽可能最小的 PCB 区域内提供具有快速瞬态响应和精确调节功能的本地直流/直流转换。

LMR12015/20 具有最少的外部组件，因而易于使用。该器件能够通过内部 150毫欧 NMOS 开关来驱动 1.5A 或 2A 负载，从而实现最佳的功率密度。控制电路可实现低至 65ns 的导通时间，因而支持极高频转换。开关频率在内部设置为 2MHz，并可在 1 至 2.35MHz 范围同步，从而允许使用极小的表面贴装电感器和片式电容器。尽管工作频率非常高，但仍可以轻松实现高达 90% 的效率。包括外部关断功能，该功能具有 70nA 的超低关断电流。LMR12015/20 利用峰值电流模式控制和内部补偿在各种运行条件下提供高性能调节。其他 功能 包括用于减小浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。
