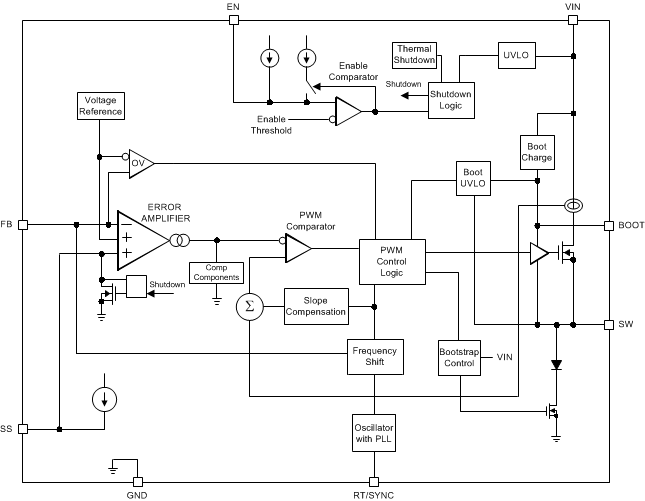

LMR14020-Q1 器件是一款集成高侧金属氧化物半导体场效应晶体管 (MOSFET) 的 40V、2A 降压稳压器。该器件的宽输入电压范围为 4V 至 40V，适用于调节从工业到汽车等各类 应用 中非稳压电源的电源调节。其扩展系列产品能够以引脚到引脚兼容封装提供 3.5A 和 5A 电流选项，其中包括 LMR14030-Q1 和 LMR14050-Q1。该稳压器在休眠模式下的静态电流为 40µA，非常适合电池供电类系统。并且在关断模式下具有 1μA 的超低电流，可进一步延长电池使用寿命。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。并且还能够以最大限度减少器件的外部元件数。精密使能输入简化了稳压器控制和系统电源排序。此外，该器件还内置多种保护 特性： 逐周期电流限制保护、应对功耗过大的热感测和热关断保护以及输出过压保护。
LMR14020-Q1 采用带有外露焊盘的 8 引脚 HSOIC 或 10 引脚 WSON 封装，用于实现低热阻。
