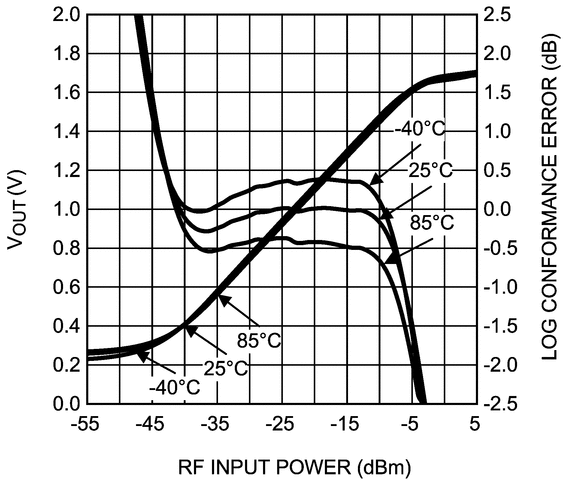

LMV221是一种40-dB射频功率检测器，用于CDMA和WCDMA应用。射频范围为50mhz ~ 3.5 GHz。它提供精确的温度和电源补偿输出电压，与射频输入功率线性相关，以dBm为单位。该电路使用2.7 V到3.3 V的单电源工作。

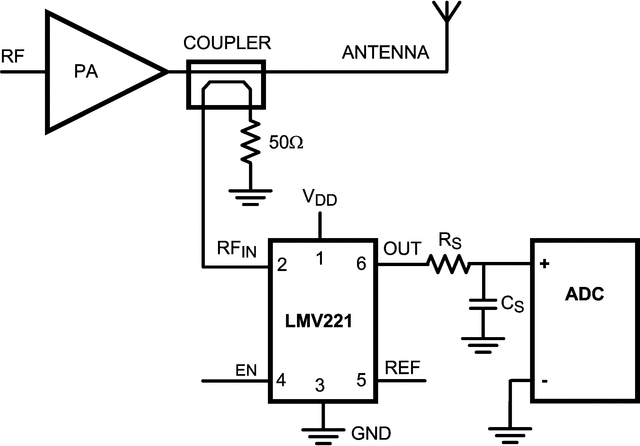

LMV221有一个RF功率检测器，范围从-45 dBm到-5 dBm，非常适合与30 db直向耦合器直接结合使用。输出信号的附加低通滤波可以通过一个外部电阻和电容来实现。显示一个附加输出低通滤波器的检测器。滤波器频率设置为R(S)和C(S)。
显示一个带有附加反馈低通滤波器的检测器。电阻R(P)是操作性的，并降低跨阻抗增益(R(TRANS))。滤波频率用C(P)//C(TRANS)和R(P)//R(TRANS)设置。
设备为“Enable = High”，否则在关机模式下处于低功耗状态。为了节省电力和防止外部滤波器电容放电，输出(OUT)是高阻抗关机。
对于所有可用的包装，请参阅数据表末尾的可订购的附录。
美国国家半导体的LMV221射频功率检波器
美国国家半导体的LMV221射频功率检波器可以准确控制射频发射功率，确保发射功率可在广阔的温度范围内保持稳定，而且在广阔的动态
LMV221 射频功率检波器可以准确控制射频发射功率，确保发射功率可在广阔的温度范围内保持稳定，而且在广阔的动态范围内也准确无误。
美国国家半导体的 LMV221 射频功率检波器可以准确控制射频发射功率，确保发射功率可在广阔的温度范围内保持稳定，而且在广阔的动态范围内也准确无误。
