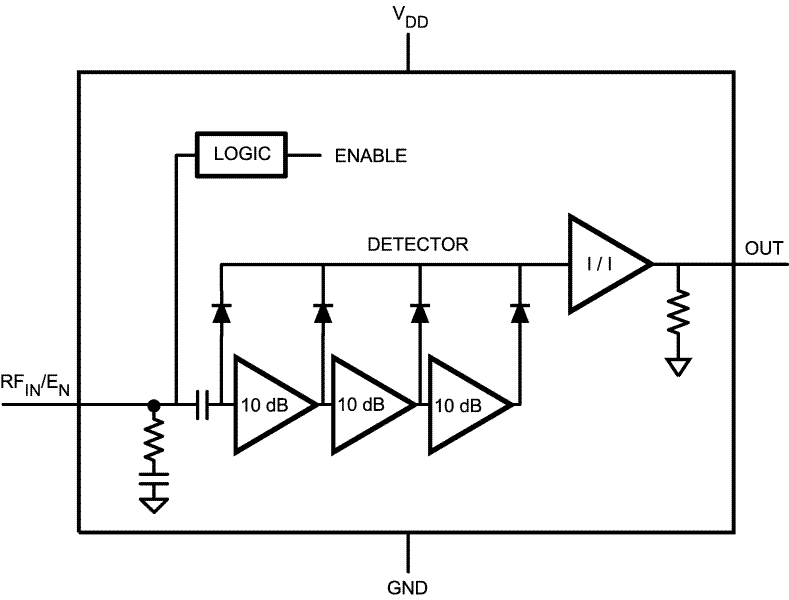

LMV225/LMV226/LMV228是用于CDMA和WCDMA应用的30db射频功率检测器。射频范围为450 MHz ~ 2ghz。它提供精确的温度和电源补偿输出电压，与射频输入功率在dBm线性相关。该电路使用2.7V到5.5V的单电源工作。LMV225/LMV226/LMV228集成滤波器用于30 dB动态范围的CDMA信号的低纹波平均功率检测。附加滤波可以使用一个单独的外部电容器。

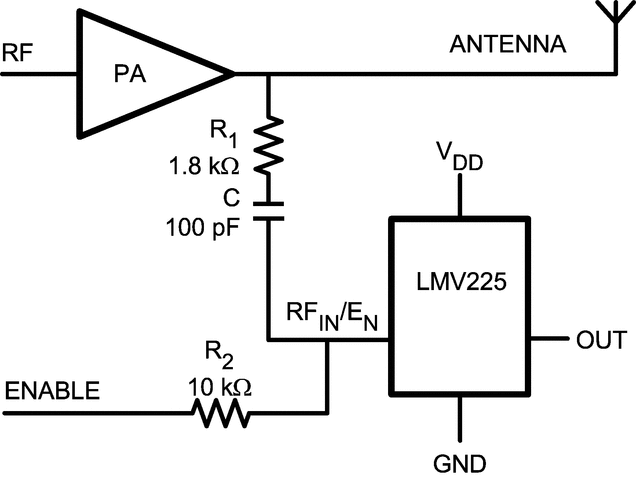

LMV225有一个RF功率检测器，范围从-30 dBm到0 dBm，非常适合直接使用，并与电泳水龙头结合。LMV226/LMV228有一个检测范围从-15 dBm到15 dBm，并打算用于与一个定向耦合器结合使用。LMV226配备了缓冲输出，使其适用于GSM, EDGE, GPRS和TDMA应用。
设备为“Enable = HI”，否则在关机模式下处于低功耗状态。在关闭期间，输出将是低。输出电压范围从0.2V到2V，并可按比例缩小以满足ADC输入范围的要求。
LMV225/LMV226/LMV228功率探测器提供1.0 mm × 1.0 mm × 0.6 mm DSBGA薄封装和1.0 mm × 1.0 mm × 0.35 mm超薄DSBGA封装。LMV225和LMV228也提供2.2 mm x 2.5 mm x 0.8 mm WSON封装。
W-CDMA 手机利用 LMV228射频功率检波器(上) 作者: 阮干奇 美国国家半导体公司应用工程师
用户设备的厂内校正程序 正如图 5A 及 5B 所显示， LMV228 芯片的线性增益检波范围达 30dB，这个特性有助精简整个厂内校正程序。
用户设备的厂内校正程序正如图 5a 及 5b 所显示，lmv228 芯片的线性增益检波范围达 30db，这个特性有助精简整个厂内校正程序。
导言 自从宽带码分多址 ( W-CDMA ) 技术于 1997 年面世以来，便一直成为欧洲、中国及日本等地的电话厂商所共同采用的第三代 (3G) 蜂窝式移动电话标准。W-CDMA
