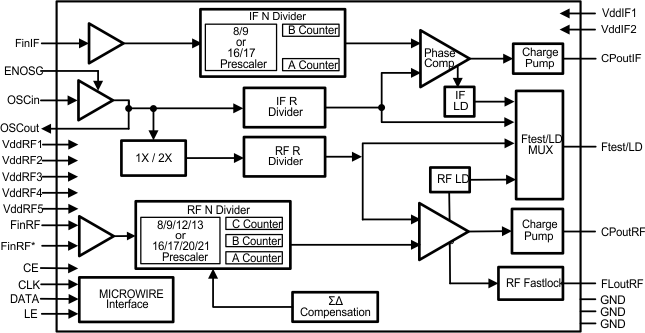

LMX2485器件是一种低功耗、高性能的delta-sigma分数- n锁相环，带有一个辅助整数- n锁相环。该装置采用了德州仪器公司的先进工艺。
在delta-sigma架构下，低偏移频率的分数刺被推到环路带宽之外的更高频率。将脉冲和相位噪声能量推向更高频率的能力是调制器阶的直接函数。与模拟补偿不同，LMX2485中使用的数字反馈技术对温度变化和晶圆加工的变化具有很强的抵抗能力。LMX2485 delta-sigma调制器可编程到四阶，允许设计师选择最佳的调制器顺序，以适应系统的相位噪声，脉冲和锁定时间的要求。
串行数据编程的LMX2485通过三线，高速(20 mhz) MICROWIRE接口传输。LMX2485提供了良好的频率分辨率，低刺，快速编程速度，和一个单字写入改变频率。这使得它成为直接数字调制应用的理想选择，其中n计数器直接用信息调制。LMX2485采用24引线4.0 × 4.0 × 0.8 mm WQFN封装。
【用 途】 数字锁相环电路【性能 参数】 采用24引脚LLP封装，具有用于更低分频比例的四路模数预定标器，RFPLL为8/9/12/13或16/17/20/21,IFPLL为8/9或16/17,具有先进的Delta-Sigma分数补偿，12位或22位可选择分数模数，高达4阶可编程
摘 要： 介绍了一种用单片机控制的智能微波信号源发生器，以美国国家半导体公司的低功率、高性能的δ-∑小数分频数字锁相环电路LMX2485和YTO为核心构成。关键词： 数字锁相环；信号源发生器；微控制器；LMX2485&n
摘要： 介绍了一种用 单片机 控制的智能微波信号源发生器，以美国国家半导体公司的低功率、高性能的δ-Σ小数分频数字锁相环 电路 LMX2485 和YTO 为核心构成。
