LNBH23L
分享到：
LNB供电和控制IC，带升压和I2C接口
LNBH23L产品信息：
描述
用于模拟和数字卫星接收器,LNBH23L单片电压调节器和接口IC,聚集在QFN32 5 x 5专门设计用于提供13/18 V电源和22千赫音调信号LNB变频技术在天线盘或多点开关盒。在这个应用领域，它提供了一个极低的组件数，低功耗，简单的设计和I²C标准接口的完整解决方案。
所有功能
完成LNB与I²C总线的接口
内置DC-DC转换器，用于单个12v电源运行和高效率(typ。93% @ 0.5 a)
可选择输出电流限制外部resi或
符合主卫星接收机输出电压规范
辅助调制输入(EXTM引脚)方便DiSEqC 1。X编码
精确的内置22千赫音调发生器适合广泛接受的标准
集成功率NMOS的低降po稳压器和高效率的脉冲PWM允许低功率损耗
具有I²C诊断位的过载和超温内部保护
LNB短路动态保护
输出电源引脚ESD容忍度为±4kv
LNBH23L数据手册：
lnbh23l.pdf

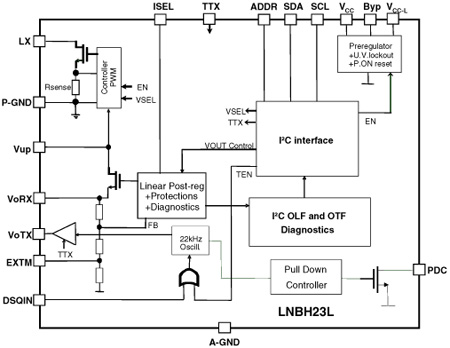

LNBH23L引脚功能、电路图：
LNB电源电路设计
LNBH23L
稳压器有一个内置的DC - DC升压转换器，从8 V至15 V的单一来源，产生的电压(VUP)：让线性后稳压器工作在最低功率消耗为0.55 W TYP。
