LT1039A

具停机功能的三通道 RS232 驱动器 / 接收器

LT1039A产品信息:

概览

优势和特点

  • 片内 ESD 保护:
    • ±15kV 人体模型
    • ±15kV IEC-1000-4-2 空气间隙测试 **
    • ±8kV IEC-1000-4-2 接触测试
  • 驱动 3k欧姆/2500pF 负载时可执行 125kBd 操作
  • 驱动 3k欧姆/1000pF 负载时可执行 250kBd 操作
  • 输出可驱动至 ±30V 而不受损
  • 在停机期间无供电电流
  • 采用 ±5V 至 ±15V 电源运作
  • 提供了针对过载的全面保护
  • 三态输出;当关断时输出开路
  • 双极性电路 - 无锁断
  • ±30V 输入范围
  • 三通道驱动器 / 接收器
  • 30k欧姆 输入阻抗
  • 符合所有 RS232 规范
  • 16 引脚版本 - 引脚与 MC145406 相兼容
  • 采用 SO 封装

产品详情

LT1039A是一款具有关断特性的三通道RS232驱动器/接收器。每个接收器将接受最高±30V的输入,可以驱动TTL或CMOS逻辑电路。RS232驱动器接受TTL逻辑输入和输出RS232电压电平。这些输出具有全面的过载保护,可对地短路或提供高达±30V的电压,而不会损坏驱动器。此外,当系统关断或电源关闭时,输出处于高阻抗状态,支持数据线共享。片上ESD保护无需外部保护器件。偏置引脚允许一个接收器保持开启,同时该器件的其他部分关断。

偏置引脚允许一个接收器保持开启,同时该器件的其他部分关断。

LT1039A还提供16引脚版本,不具备关断或偏置引脚功能。

对于需要5V单电源供电的应用,请参见LT1180A/LT1181A和LT1130A数据手册。

应用

  • RS232 接口
  • 终端
  • 调制解调器

LT1039A数据手册:

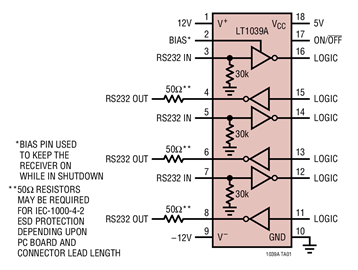

LT1039A引脚功能、电路图:

LT1039A

【用 途】 线接收发送器 【性能 参数】双列18脚封装。
