LT1054器件是一种具有稳压器的双极开关电容电压变换器。与以前的转换器相比，它提供更高的输出电流和显著更低的电压损失。一种自适应开关驱动方案可在较宽的输出电流范围内提高效率。
100ma输出电流下的总压降通常为1.1 V。适用于3.5 V ~ 15v的全电压范围。静态电流一般为2.5 mA。
LT1054还提供了regula on，这是以前开关电容电压转换器没有的功能。通过增加一个外置分压器，可以得到一个可调的输出。这个输出是调节输入电压和输出电流的变化。LT1054也可以通过反馈端子接地来停机。关机时的供电电流一般为100µA。
LT1054的内部振荡器以25khz的名义频率运行。振荡器终端可用于调整开关频率或外部同步LT1054。
LT1054C的特点是在0°C到70°C的自由空气温度范围内工作。LT1054I的特点是在-40°C到85°C的自由空气温度范围内工作。
LT1054构成的负电压变换器电路如图4-44所示，这时FB/SD（1脚）为开路状态。 LT1054构成的被压变换器电路如图4-45所示，外接两个二极管VD1和VD2。因LT1054本身降压较大，再加上两个二极管压降，输出电压V0=2V1-ΔV-2Vf，不能获得精确的倍电压输出。但LT1054工作输入电压范围较宽，适应于高电压输出，可达27V左右。 LT1054构成的极性反转稳压器电路如图
下面是 [LT1054构成的极性反转稳压器电路图]的电路图 LT1054构成的极性反转稳压器电路图
LT1054构成的负电压变换器电路LT1054构成的负电压变换器电路如图所示，这时FB/SD（1脚）为开路状态。

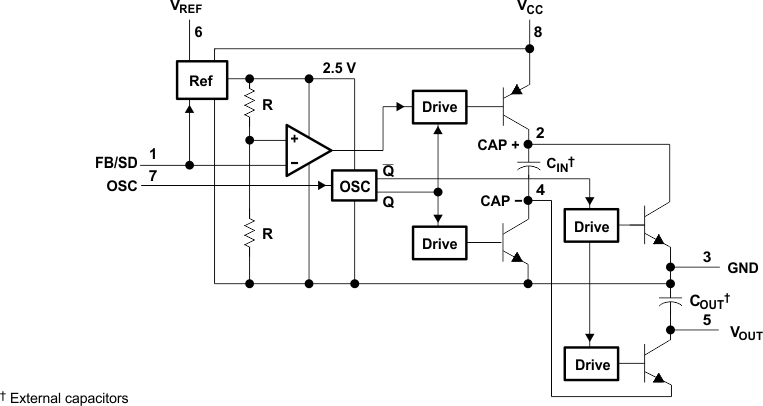

LT1054管脚配置和内部结构框图.
【用 途】 【性能 参数】【互换 兼容】
LT1054构成的倍压变换器电路LT10LT1054构成的背影变换器电路如图所示，外接两个二极管VD1和VD2，因LT1054本身压降较大，再加上两个二极管压降，输出电压。不能获得精确的倍电压输出，但LT1054工作输入电压范围较宽，适应于高电压输出，可达27V左右。
LT1054应用电路
LT1054构成的极性反转稳压器电路LT1054构成的极性反转稳压器电路如图所示，误差放大器输出电压与基准电压比较恒定控制电容的充电电压，由此，可由正电源变为稳定的负电源，输出电压由外接电阻R1和R2，
LT1054描述TheLT®1054isamonolithic,bipolar,switched-capacitorvoltageconverterandregulator.TheLT1054provideshigheroutputcurrentthanpreviouslyavailableconverterswithsignificantlylowervoltagelosses.Anadaptiveswitchdriverschemeoptimizesefficiencyoverawiderangeofoutputcurrents.Totalvoltagelossat100mAoutputcurrentistypically1.1V.Thisholdstrueoverthefullsupplyvoltagerangeof3.5Vto15V.Quiescentcurrentis
LT1054应用电路图 LT1054是单块、双极型开关电容电压变换器与稳压器.它比原先用的转换器输出电流更大,但电压损失却低得多.自适应开关驱动设计在输出电流宽范围内使器件的效率最佳.在电源电压3.5
