LT 1074 是一款 5A (LT1076 额定在 2A) 单片式双极性开关稳压器，其只需少量的外部元件即可正常操作。功率开关、所有的振荡器和控制电路、以及全部的电流限制组件均内置于芯片之中。拓扑为传统的正 “降压” 配置，不过若干技术创新使得这款器件能够用作正至负转换器、负升压转换器和反激式转换器。开关输出规定为可摆至地电位以下 40V，因而允许 LT1074 在降压模式中以高达 10A 的输出电流驱动一个抽头电感器。
在反馈环路中采用了一个真正的模拟乘法器。这使得该器件能够对输入电压波动做出几乎瞬时的响应，并使环路增益不受输入电压的影响。因此，稳压器的工作特性较之先前的设计有了显著的改善。
片内逐脉冲电流限制使得 LT1074 几乎不会受到输出过载或短路的损坏。当用作一个降压型转换器时，其输入电压范围为 8V 至 60V，但是一种自主引导功能则允许输入电压在负输出和升压配置中低至 5V。

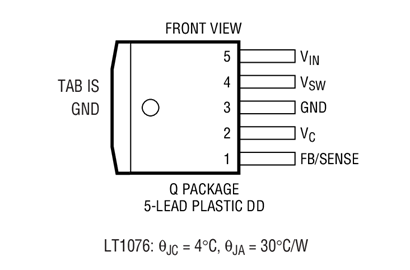

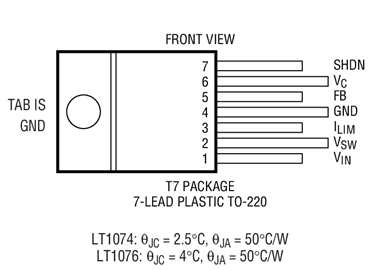

LT1074 采用低成本的 TO-220 或 DD 封装，具有预设在 100kHz 的频率和 6.5A 的电流限值 (LT1076 为 2.6A)。该器件也可采用 7 引脚 TO-220 封装，这允许将电流限值调低至零。此外，还可以设置全微功率停机模式。请参见《应用指南 44》(Application Note 44) 以了解设计细节。
另外，还可以提供一款固定 5V 输出、2A 器件版本。见 LT1076-5 的相关资料。

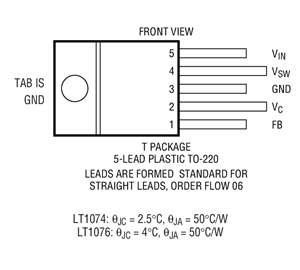

降压开关稳压器LT1074的功能是把直流经降压、整流、平滑的非稳定直流变为稳定的直流。其输出电流约为5A，过负载时限流电路动作，输出电压可由外接电阻进行调整。LT1074的输入电压范围较宽，标准的LT1074为8V≤Vi≤40 Vo，输出电压Vo可在2.5V≤Vo≤30V范围内调整。LT1074管脚定义，如图4所示。图4 管脚定义图按典型运用电路，推荐LT1074-5使用性测试的测试原理图，如图5
LT1074/76把交流经降压、整流、平滑的非稳定直流变为稳定的直流。LT1074输出电流约为5A，LT1076输出电流约为2A，过负载时限流电路动作，输出电压可由外接电阻进行调整。LT1074/76的输入电压范围较宽，标准的LT1074为8V≤VI≤40VO输出电压VO可在2.5V≤VO≤30V范围内调整。高耐压LT1074/76HV为8V≤VI≤60V，输出电压VO可在2.5V≤VO≤50V范
【用 途】 降压式直流/直流控制器 【性能 参数】TO-220单列5脚封装。
下面是 [LT1074 LT1076极性反转与升压变换器电路图]的电路图 LT1074 LT1076极性反转与升压变换器电路图(责任编辑：自然美)

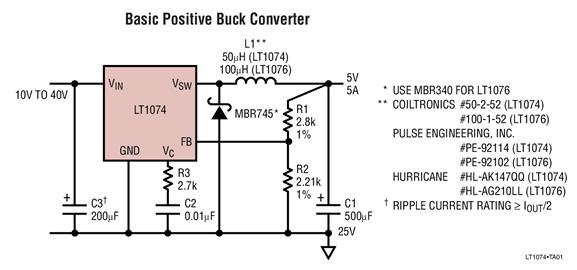

LT1074LT1076的基本应用电路LT1074/LT1076的基本电路与引脚图如图所示，它把交流经降压，整流，平滑的非稳定直流变为温度的直流，LT1074输出电流约为5A，LT1076输出电流约为2A，过负载时限流电路动作，输出电压可由外接电阻进行调整，LT1074/LT1076的输入电压范围较宽。
LT1074LT1076的基本应用电路LT1074/LT1076的基本电路与引脚图如图所示，它把交流经降压，整流，平滑的非稳定直流变为温度的直流，LT1074输出电流约为5A，LT1076输出电流约为2A，过负载时限流电路动作，输出电压可由外接电阻进行调整，LT1074/LT1076的输入电压范围较宽。
LT1074的基本使用方法
【互换 兼容】LT1074
【互换 兼容】LT1074
LT1074LT1076极性反转与升压变换器LT1074/LT1076改变电路外接形式，构成极性反转与升压变换器，图a是正输入电压变化为负输出电压的极性反转电路，图b是将输入电压进行升压变为负输出的升压电路
