LT 1076-5 是一款 2A、固定 5V 输出、单片式双极性开关稳压器，其只需少量的外部元件即可正常操作。电源开关、所有的振荡器和控制电路、全部的电流限制组件和一个输出监视器均内置于芯片之中。拓扑为传统的正“降压”配置，不过若干技术创新使得这款器件能够用作正至负转换器、负升压转换器和反激式转换器。开关输出规定为可摆动至地电位以下 40V，因而允许 LT1076-5 在降压模式中以高达 4A 的输出电流驱动一个抽头电感器。
LT1076-5 在反馈环路中采用了一个真正的模拟乘法器。这使得该器件能够对输入电压波动做出几乎瞬时的响应，并使环路增益不受输入电压的影响。因此，稳压器的动态工作特性较之先前的设计有了显著的改善。
片内逐脉冲电流限制功能使得 LT1076-5 几乎不会受到输出过载或短路的损坏。当用作一个降压型转换器时，其输入电压范围为 8V 至 60V，但是一种自主引导功能则允许输入电压在负输出和升压配置中低至 5V。

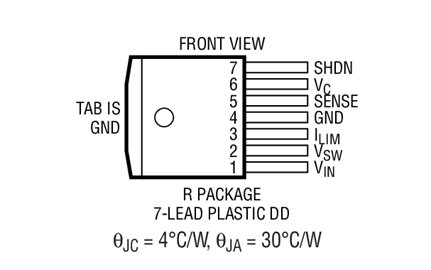

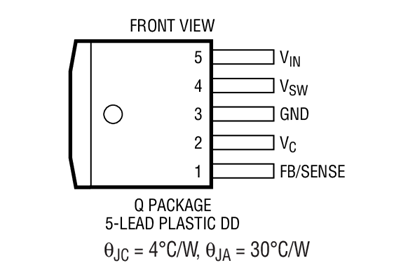

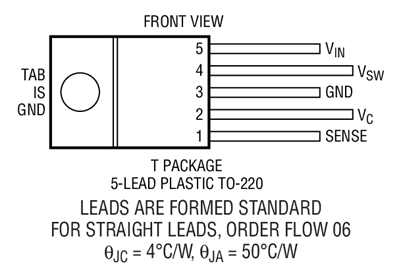

LT1076-5 采用低成本的 5 引脚和 7 引脚 TO-220 封装，具有预设在 100kHz 的频率和 2.6A 的电流限值。如需了解设计细节，请参见 “应用指南 44” (Application Note 44)。

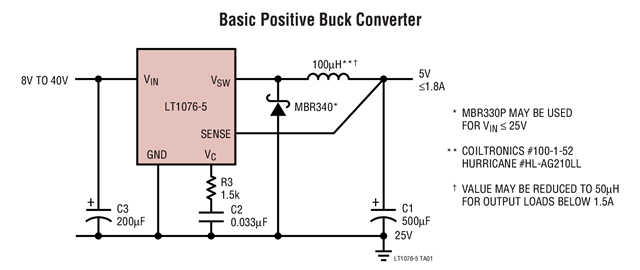

LT1074LT1076的基本应用电路LT1074/LT1076的基本电路与引脚图如图所示，它把交流经降压，整流，平滑的非稳定直流变为温度的直流，LT1074输出电流约为5A，LT1076输出电流约为2A，过负载时限流电路动作，输出电压可由外接电阻进行调整，LT1074/LT1076的输入电压范围较宽。
下面是 [LT1074 LT1076极性反转与升压变换器电路图]的电路图 LT1074 LT1076极性反转与升压变换器电路图(责任编辑：自然美)
LT1074LT1076的基本应用电路LT1074/LT1076的基本电路与引脚图如图所示，它把交流经降压，整流，平滑的非稳定直流变为温度的直流，LT1074输出电流约为5A，LT1076输出电流约为2A，过负载时限流电路动作，输出电压可由外接电阻进行调整，LT1074/LT1076的输入电压范围较宽。
LT1076的基本使用方法电路
【用 途】 【性能 参数】
【用 途】 降压式直流/直流控制器【性能 参数】TO-220单列5脚封装,输入电压=10～40V,输出电流=5A,输出电压取决于外接分压器电阻R1与R2的比值,即Vout为:Vout=2.21(1+R1【互换 兼容】LT1076
LT1074LT1076极性反转与升压变换器LT1074/LT1076改变电路外接形式，构成极性反转与升压变换器，图a是正输入电压变化为负输出电压的极性反转电路，图b是将输入电压进行升压变为负输出的升压电路
LT1074LT1076极性反转与升压变换器LT1074/LT1076改变电路外接形式，构成极性反转与升压变换器，图a是正输入电压变化为负输出电压的极性反转电路，图b是将输入电压进行升压变为负输出的升压电路
LT1074输出电流约为5A，LT1076输出电流约为2A，过负载时限流电路动作，输出电压可由外接电阻进行调整。
