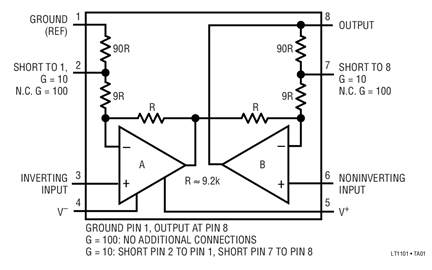

LT 1101 建立了以下的里程碑：(1) 它是一款微功率仪表放大器，(2) 它是一款单电源仪表放大器，(3) 它是一款采用低成本、节省空间型 8 引脚封装并具有 10 和 / 或 100 固定增益的仪表放大器。
LT1101 是完全独立的：无需外部增益设定电阻器。LT1101 将其微功率操作 (75μA 电源电流) 与 0.008% 增益误差、3ppm 增益线性度、1ppm/°C 增益漂移组合在一起。输出保证以较佳的增益准确度把一个 2k 负载驱动至 ±10V。
该器件其他的精准规格指标也很出色：50μV 输入失调电压、130pA 输入失调电流和低漂移 (0.4μV/°C 和 0.7pA/°C)。此外，和其他的仪表放大器不同，在总误差中没有输出失调电压的贡献。
为采用 ±15V 双电源和单 5V 电源操作提供了一整套规格指标。LT1011 可采用单节锂电池或两节镍镉 (Ni-Cad) 电池供电运行。电池电压可降到低至 1.8V，然而 LT1101 仍能保持其增益准确度。在单电源应用中，输入和输出电压均摆动至地电位的几 mV 之内。输出在摆动至地电位的同时吸收电流，无需耗电的外部下拉电阻器。

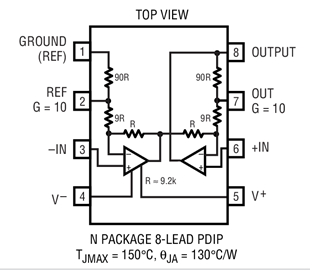

LT1101管脚图
【用 途】 仪器放大器 【性能 参数】双列8脚封装,工作电流≤105uA,工作电源=3～15V或±3～±15V,增益漂移=4ppm/℃,输入失调电压=50～160uV,输入失调电压漂移=0.4uV/℃,输入失调电流=600pA,噪声在0.1～10Hz时为0.9uVp-p,最小增益带宽积=250k
【用 途】 【性能 参数】【互换 兼容】
