产品详情

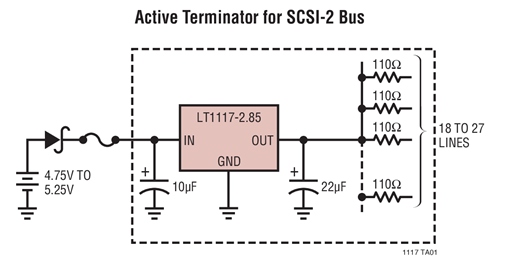

LT 1117 是一款正低压差稳压器，专为提供高达 800mA 的输出电流而设计。该器件可提供一种可调输出电压版本和固定输出电压版本 (2.85V、3.3V 和 5V)。2.85V 版本是为在 SCSI 总线的有源终端器中使用而特别设计。所有的内部电路均专为在低至 1V 的输入至输出差分电压条件下运作而设计。在 800mA 电流条件下，压差电压保证处于 1.2V 的最大值，并随着负载电流的下降而减小。片内修整将基准/输出电压调节至 ±1% 以内。对电流限值也进行了修整，以较大限度地减小过载情况下稳压器和电源电路上所承受的应力。

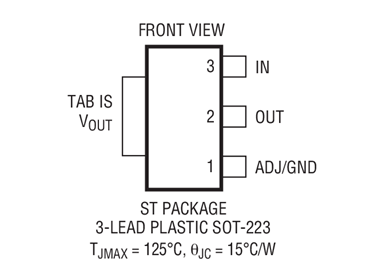

该器件采用扁平的表面贴装型 SOT-223 封装，因而可在那些空间受限的应用中使用。LT1117 需要一个最小 10μF 的输出电容以实现稳定性。大多数稳压器设计中都采用了具有该数值或更大数值的输出电容器。

PNP 型稳压器会有多达 10% 的输出电流被作为静态电流而浪费掉，LT1117 则与之不同，该器件的静态电流将流入负载，从而提升了效率。

• 有源 SCSI 终端器
• 高效率线性稳压器
• 用于开关电源的后置稳压器
• 电池充电器
• 5V 至 3.3V 线性稳压器
