LT1169

双通道、低噪声、微微安偏置电流、JFET 输入运算放大器

LT1169产品信息:

概览

优势和特点

  • 输入偏置电流,预热:20pA (最大值)
  • 经过 100% 全面测试的低电压噪声:8nV/√Hz (最大值)
  • S8 和 N8 封装标准引出脚配置
  • 非常低的输入电容:1.5pF
  • 电压增益:1,200,000 (最小值)
  • 失调电压:2mV (最大值)
  • 输入电阻:10(13 )欧姆
  • 增益带宽乘积:5.3MHz (典型值)
  • 提供了采用 ±5V 电源时的保证规格指标
  • 保证的匹配规格指标

产品详情

LT 1169 为双通道 JFET 运放创立了一种新的卓越噪声性能标准。这是一次同时拥有了低电压噪声 (6nV/√Hz) 和极低的电流噪声 (1fA/√Hz),从而为高阻抗换能器应用提供了最低的总噪声。和大多数 JFET 运放不同,LT1169 在整个共模范围内保持了非常低的输入偏置电流 (典型值为 5pA),这导致一个极高的输入电阻 (10(13 )欧姆)。当与一个非常低的输入电容 (1.5pF) 相组合时,产生一个极高的输入阻抗,因而使得 LT1169 成为用于放大来自高阻抗换能器之低电平信号的优选。另外,当缓冲来自高阻抗换能器的AC 信号时,低输入电容还可确保高的增益线性度。

对于数值为 1 或更大的增益,LT1169 可实现无条件稳定,即使在容性负载为 1000pF 时也不例外。该器件的其他主要特点包括 0.6mV V(OS) 和一个数值超过 4,000,000 的电压增益。每个个别放大器均针对电压噪声、转换速率 (4.2V/μs) 和增益带宽乘积 (5.3MHz) 进行了 100% 的全面测试。

LT1169 采用 S8 和 N8 封装。

该器件提供了一整套针对精准型仪表放大器前端的匹配规格指标。还提供了 ±5V 电源操作的规格指标。如需更低的电压噪声,请查阅 LT1113 的产品手册。


应用

  • 光电流放大器
  • 水听器放大器
  • 高灵敏度压电式加速计
  • 低电压和电流噪声仪表放大器前端
  • 两运放和三运放型仪表放大器
  • 有源滤波器

LT1169数据手册:

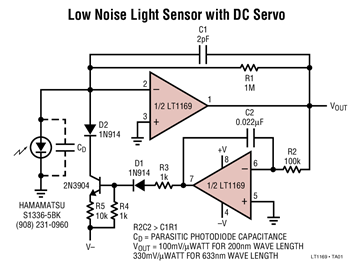

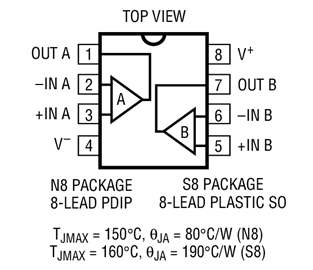

LT1169引脚功能、电路图:

LT1169

【用 途】 【性能 参数】【互换 兼容】

20kHz巴特沃思有源滤波器

运算放大器是线性技术,LT1124,LT1355或LT1169

具DC伺服的低噪声水听器放大器

LT1169 为双通道 JFET 运算放大器的噪声性能创立了新的卓越度标准。
