LT1185

低压差稳压器

LT1185产品信息:

概览

优势和特点

  • 低电阻传输晶体管:0.25欧姆
  • 压差电压:0.75V (在 3 A)
  • ±1% 基准电压
  • 准确的可编程电流限值
  • 停机能力
  • 可提供内部基准
  • 完整的远端采样
  • 低静态电流:2.5mA
  • 上佳的高频纹波抑制
  • 采用 5 引脚 TO-220 封装和 DD 封装

产品详情

LT 1185 是一款具可调电流限值和远端采样能力的3A 低压差稳压器。该器件可用作一个具浮动输入的正输出稳压器或一个具接地输入的标准负稳压器。输出电压范围为 2.5V 至 25V,并具有 ±1% 的内部基准电压准确度。

LT1185 采用一个饱和限制 NPN 晶体管作为传输元件。这款器件可提供 FET 传输元件的线性压差特性,而且芯片面积显著缩小。通过采用特殊的抗饱和电路保持了高效率,该电路负责调节基极驱动以跟踪负载电流。传输晶体管的“导通电阻”通常为 0.25欧姆。

准确的电流限值通过利用单个 1/8W 外部电阻器来设置 (其范围为0A至3A)。第二个固定的内部限制电路用于避免在意外超出编程电流范围的情况下遭受破坏性的电流。当编程电流小于 1μA 时可保证稳压器输出的关断,从而实现输出电压的外部逻辑控制。

LT1185 拥有此前推出的 LTC 稳压器之所有保护功能,包括功率限制和热停机等。


应用

LT1185数据手册:

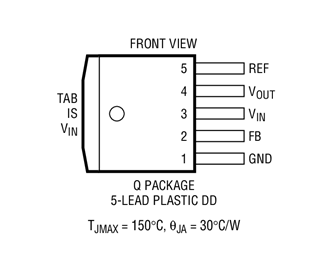

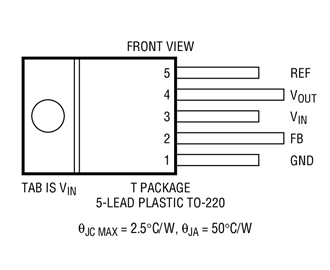

LT1185引脚功能、电路图:

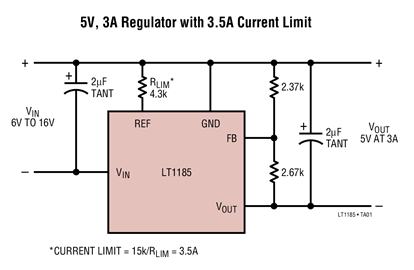

LT1185应用电路

下面是 [LT1185应用电路]的电路图  LT1185应用电路(责任编辑:admin)

LT1185

【用 途】 【性能 参数】【互换 兼容】

LT1185电路图

  LT1185应用电路典型应用就是负稳压器。 注意整个系统的最高电压是GND。最低电压是-VIN。 输出电压是-VOUT。来源:LILI

LT系列应用电路图

LT1185的应用电路。如中图所示。为LTll09的应用电路。如下图所示。为LTl270的应用电路。

LT1185应用电路图
