LT1206产品信息：

概览

优势和特点
产品详情

优势和特点

250mA 最小输出驱动电流
60MHz 带宽，A(V) = 2，R(L) = 100欧姆
900V/μs 转换速率，A(V) = 2，R(L) = 50欧姆
0.02% 差分增益，A(V) = 2，R(L) = 30欧姆
0.17°差分相位，A(V) = 2，R(L) = 30欧姆
高输入阻抗，10毫欧
宽电源范围，±5V 至 ±15V

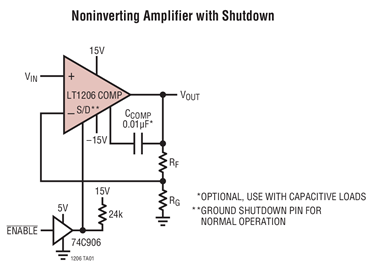

停机模式：I(S) < 200μA
可调电源电流
可在采用C(L) = 10,000pF 时保持稳定

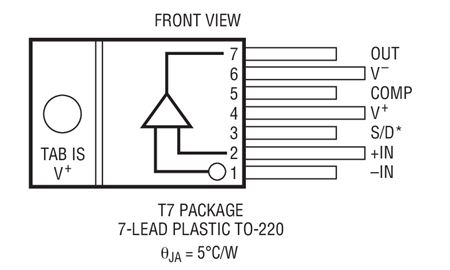

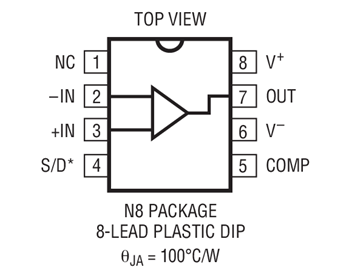

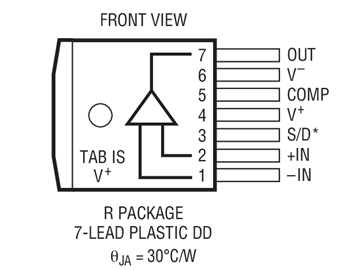

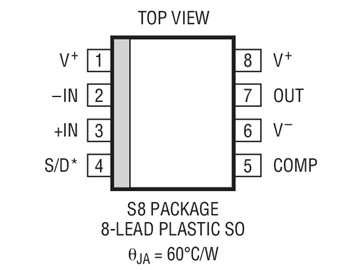

提供 8 引脚PDIP 和 SO 封装，以及7 引脚 DD 和 TO-220 封装

产品详情

LT 1206是一款电流反馈放大器，具有高输出电流驱动能力和卓越的视频特性。LT1206 可在采用大的容性负载时保持稳定，并能轻松提供容性负载所需要的大电流。停机功能可将器件切换至一种高阻抗的低电流模式，从而降低了器件处于未使用状态时的功耗。对于较低带宽应用，可利用单个外部电阻器来减小电源电流。低差分增益和相位、宽带宽、以及 250mA的最小输出驱动电流使得 LT1206 非常适合于驱动视频系统中的多根电缆。

LT1206 运用凌力尔特公司专有的互补双极型工艺制造。

应用

视频放大器
电缆驱动器
RGB 放大器
测试设备放大器
缓冲器

LT1206: 【用　途】【性能参数】【互换兼容】
低噪声音频线路驱动器电路设计: 示意图显示了LT1206与LT1115低失真非常低的噪声，增益为10音频缓冲相结合。
