LT1210产品信息：

概览

优势和特点
产品详情

优势和特点

1.1A 最小输出驱动电流
35MHz 带宽，A(V) = 2，R(L) = 10欧姆
900V/μs 摆率，A(V) = 2，R(L) = 10欧姆
高输入阻抗：10毫欧
宽电源范围：±5V 至 ±15V (TO-220 和 DD 封装)
增强型西塔(JA) SO-16 封装适用于 ±5V 操作
停机模式：I(S) < 200μA
可调的电源电流
可在采用 C(L) = 10,000pF 时保持稳定
工作温度范围：-40°C 至 85°C
采用 7 引脚 DD、TO-220 和 16 引脚 SO 封装

产品详情

LT1210 是一款电流反馈放大器，其具有高输出电流和卓越的大信号特性。高摆率、1.1A 输出驱动和 ±15V 工作电压之组合使得该器件能在位于 1MHz 至 2MHz 范围内的频率上提供大量的功率。短路保护和热停机功能确保了器件的坚固性。LT1210 可在采用大的容性负载时保持稳定，并能轻松提供容性负载所需要的大电流。停机功能可将器件切换至一种高阻抗和低电源电流模式，从而降低了器件处于未使用状态时的功率耗散。对于较低带宽应用，可利用单个外部电阻器来减小电源电流。

对于采用高达 ±15V 电源的运作，LT1210 可提供 TO-220 和 DD 封装。对于 ±5V 应用，该器件还可提供一种低热阻的 SO-16 封装。

应用

电缆驱动器
缓冲器
测试设备放大器
视频放大器
ADSL 驱动器

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

LT1210

LT1210产品信息：

概览

优势和特点

产品详情

LT1210数据手册：

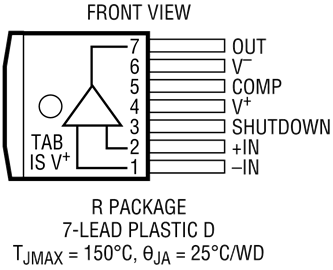

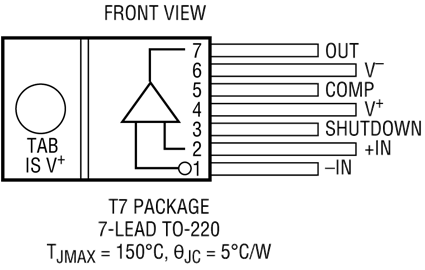

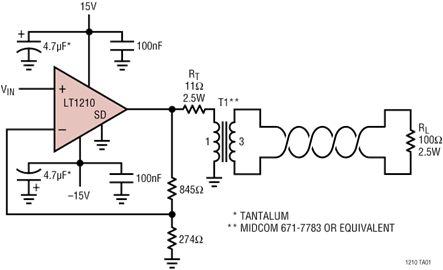

LT1210引脚功能、电路图：
