优势和特点
- 转换速率：12V/μs (典型值)
- 增益-带宽乘积：28MHz (典型值)
- 快速稳定至 0.01%
- 2V 阶跃至 200µV：500ns (典型值)
- 10V 阶跃至 1mV：1.1µs (典型值)
- 在所有封装中均可提供卓越的 DC 精度
- 输入失调电压：275µV (最大值)
- 输入失调电压漂移：6µV/°C (最大值)
- 输入失调电流：40nA (最大值)
- 输入偏置电流：200nA (最大值)
- 开环增益：1200V/mV (最小值)
- 单电源操作输出
- 输入电压范围包括地电位
- 可在吸收电流的同时摆动至地电位
- 低输入噪声电压：10nV/√Hz (典型值)
- 低输入噪声电流：0.2pA/√Hz (典型值)
- 规格在 3.3V、5V 和 ±15V
- 大的输出驱动电流：30mA (最小值)
- 每个放大器的低电源电流：3.5mA (最大值)

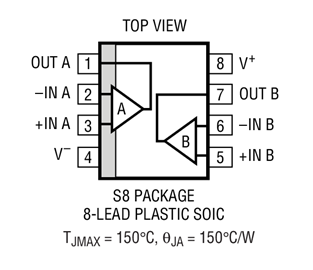

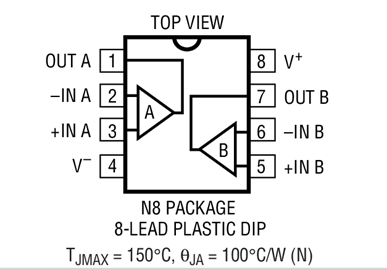

- 双通道器件采用 8 引脚 DIP 封装和 SO-8 封装
- 四通道器件采用 14 引脚 DIP 封装和窄体 SO-16 封装
产品详情
LT 1213 是一款双通道、单电源精准运放，其具有一个 28MHz 增益-带宽乘积和一个 12V/μs 转换速率。LT1214 是同一款放大器的四通道版本。LT1213 / LT1214 的 DC 精度免除了大多数系统中所需的修整，同时可提供单电源放大器中并不常见的高频性能。
LT1213 / LT1214 采用任何高于 2.5V 和低于 36V (总值) 的电源工作。这两款放大器规格在单3.3V、单 5V 和 ±15V 电源，而且每个放大器仅需要 2.7mA 的静态电源电流。输入可以被驱动至电源电压范围以外，而不会导致损坏或输出的相位倒置。最小输出驱动电流为 30mA，非常适合驱动低阻抗负载。
注：对于需要较高转换速率的应用，请参见 LT1215 / LT1216 的产品手册。对于较低功率和较低转换速率，则请见 LT1211 / LT1212 的产品手册。
Applications- 2.5V 全标度 12 位系统：V(OS) ≤ 0.45LSB
- 10V 全标度 16 位系统：V(OS) ≤ 1.8LSB

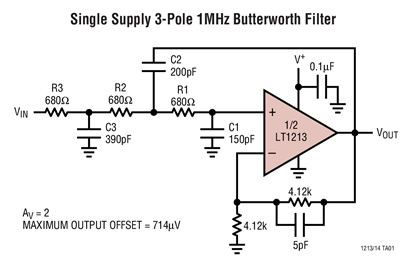

- 有源滤波器
- 光电二极管放大器
- DAC 电流至电压放大器
- 电池供电型系统
