LT1217

低功率 10MHz 电流反馈放大器

LT1217产品信息:

概览

优势和特点

  • 1mA 静态电流
  • 50mA 输出电流 (最小值)
  • 10MHz 带宽
  • 500V/μs转换速率
  • 280ns 时间可稳定至 0.1%
  • 宽电源范围:±5V 至 ±15V
  • 1mV 输入失调电压
  • 100nA 输入偏置电流
  • 100毫欧 输入电阻

产品详情

LT 1217 是一款 10MHz 电流反馈放大器,其 DC 特性优于许多电压反馈放大器。这款通用放大器的速度很快,由于它具有 500V/μs 的转换速率,因此对于 10V 阶跃可在 280ns 时间内稳定至 0.1%。LT1217 运用凌力尔特的专有互补双极型工艺制造,因而实现了 1mA 的低静态电流。为了进一步降低功耗,可关断 LT1217,从而免除负载电流并使电源电流降低至 350μA。

LT1217 具有 50mA 的最小输出驱动电流,因此非常适合驱动电缆和其他低阻抗负载。LT1217 可采用任何 ±5V 至 ±15V 电源供电运行,这使其适用于几乎任何系统。和其他电流反馈放大器一样,LT1217 在高增益条件下具有高增益带宽。当增益为 100 时,带宽超过 1MHz。

LT1217 采用业界标准的引出脚配置,并能够升级许多较旧产品的性能。


Applications

  • 视频放大器
  • 缓冲器
  • IF 和 RF 放大
  • 电缆驱动器
  • 8 位、10 位、12 位数据采集系统

LT1217数据手册:

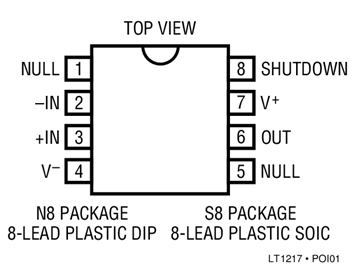

LT1217引脚功能、电路图:

LT1217

【用 途】 【性能 参数】【互换 兼容】
