产品详情

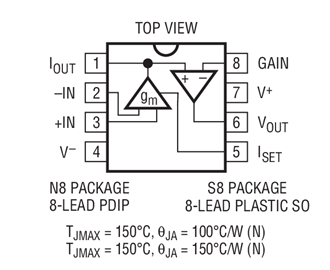

LT 1228 可轻松地以电子方式来控制 DC 至视频频率之信号的增益。LT1228 利用一个跨导放大器 (电压至电流) 实现了增益控制，此跨导放大器的增益与一个从外部控制的电流成比例。通常使用一个电阻器将输出电流转换为电压，随后由一个电流反馈放大器对该电压进行放大。LT1228 把这两个放大器都集成在一个 8 引脚封装中，并可采用任何介于 4V (±2V) 和 30V (±15V) 的电源电压来运作。利用 LT1228 和区区几个电阻器便可实现一个完整的差分输入、增益控制型放大器。

LT1228 跨导放大器具有一个高阻抗差分输入和一个符合宽输出电压要求的电流源输出。跨导 g(m) 由流入引脚 5 的电流 I(SET) 设定。小信号 g(m )等于 I(SET) 值的 10 倍，而且这种关系可在横跨几个数量级的设定电流范围内得以保持。引脚 5 上的电压高于负电源 (引脚 4) 达两个二极管压降。

LT1228 电流反馈放大器具有非常高的输入阻抗，因而它是跨导放大器输出的绝佳缓冲器。该电流反馈放大器可在宽电压增益范围内保持其宽带宽，从而能够容易地将跨导放大器输出连接至其他的电路。这款电流反馈放大器专为驱动低阻抗负载 (例如：电缆) 而设计，其在高频条件下具有卓越的线性度。

• 视频 DC 恢复 (箝位) 电路
• 视频差分输入放大器
• 视频键控式放大器 / 自动音量控制用放大器
• AGC 放大器
• 可调滤波器
• 振荡器
