LT 1307 / LT1307B 是微功率、固定频率 DC/DC 转换器，可采用低至 1V 的输入电压工作。LT1307 在业界率先采用单节电池电源实现了真正的电流模式 PWM 性能，它在轻负载条件下自动地转换至省电的突发模式操作。在 100μA 至 100mA 的宽广负载范围内保持了高效率。LT1307B 在轻负载时并不转换至突发模式操作，因而消除了低频输出纹波，为此付出的代价是降低了轻负载效率。这两款器件包含一个具 200mV 基准的低电池电量检测器，并在停机模式中把静态电流降至 5μA 以下。LT1307 的无负载静态电流为 50μA，而且内部 NPN 电源开关可传输一个 500mA 电流，产生的电压降仅为 295mV。
与同类竞争器件不同，在单节电池供电的应用中使用 LT1307 / LT1307B 时不需要大的电解电容器。高频 (600kHz) 开关操作允许采用纤巧的表面贴装型多层陶瓷 (MLC) 电容器和小的表面贴装型电感器。这些器件可使用仅为 10μF 的输出电容，而且只需要 1μF 的输入旁路电容。

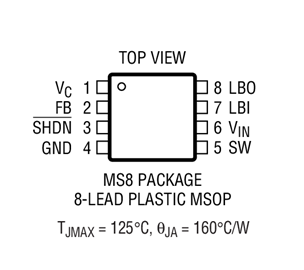

LT1307 / LT1307B 采用 8 引脚 MSOP 封装、PDIP 封装和 SO 封装。
下面是 [LT1307构成的恒流充电电路图]的电路图 LT1307构成的恒流充电电路图(责任编辑：自然美)
LT1307构成的冷阴极荧光灯电源电路
采用LT1307构成的高压回扫变换器电路
LT1307构成的恒流充电电路
下面是 [LT1307构成的低成本DC DC变换器电路图]的电路图 LT1307构成的低成本DC DC变换器电路图(责任编辑：自然美)
下面是 [采用LT1307构成的高压回扫变换器电路图]的电路图 采用LT1307构成的高压回扫变换器电路图(责任编辑：自然美)
LT1307构成的低成本DCDC变换器电路
LT1307构成的低成本DCDC变换器电路

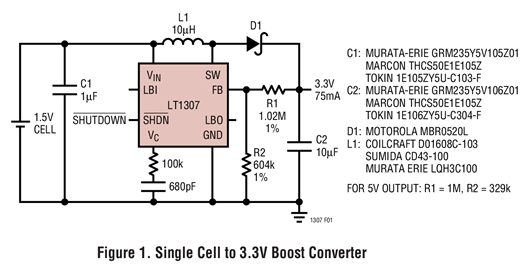

【用 途】 直流/直流转换电路 【性能 参数】MSOP、SO-8和8脚PDIP封装,电池供电=0.9V,可输出精度=±4%的3.3V电压,负载电流=75mA,温度范围=0～70℃及-40～85℃。
型号：LT1307/LT1307B关键字：单节电池，600kHz，PWM变换器，小电解电容简介：ＬＴ１３０７／ＬＴ１３０７Ｂ是ＬｉｎｅａｒＴｅｃｈｎｏｌｏｇｙ公司推出的微功耗固定频率ＤＣ／ＤＣ变换器，其工作输入电压可以低至
