产品详情

LT 1374 是一款 500kHz 单片降压模式开关稳压器。一个 4.5A 开关与所有必需的振荡器、控制器和逻辑电路一起集成在芯片之内。高开关频率实现了外部组件尺寸的大幅缩减。该器件采用的拓扑是电流模式，用于实现快速瞬态响应和优良的环路稳定性。固定输出电压和可调型器件均可提供。

一种特殊的高速双极型工艺和新的设计方法在高开关频率下实现了高效率。通过采用输出对电路施加偏置以及利用一个电源升压型电容器以使电源开关饱和，在很宽的输出电流范围内保持了效率。

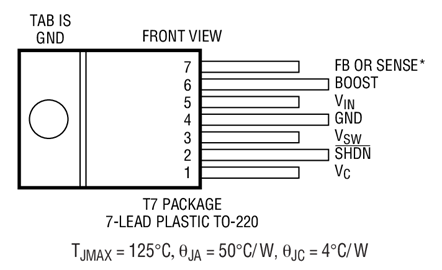

LT1374 可提供标准的 7 引脚 DD 封装、TO-220 封装、熔融引线 SO-8 封装和 16 引脚裸露衬垫 TSSOP 封装。具备全面的逐周期短路保护和热停机功能。可以使用标准的表面贴装型外部组件，包括电感器和电容器。该器件拥有可任选的停机或同步功能。停机信号把电源电流减小至 20μA。同步则允许一个外部逻辑电平信号把内部振荡器的频率从 580kHz 增至 1MHz。

• 便携式仪器
• 电池供电型系统
• 电池充电器
• 分布式电源
