LT1425

隔离型反激式开关稳压器

LT1425产品信息:

概览

优势和特点

  • 无需变压器 “第三绕组” 或光隔离器

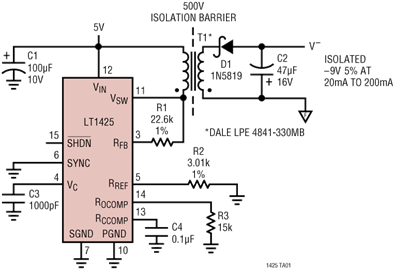

  • 准确度达 ±5% 的输出电压,无需用户修整 (见下面的电路)
  • 可利用电阻器设置的输出电压
  • 稳压保持良好进入不连续模式 (轻负载)
  • 可任选的负载补偿
  • 工作频率:285kHz
  • 可容易地同步至外部时钟
  • 采用 16 引脚窄体 SO 封装

产品详情

LT1425 是一款单片式、高功率开关稳压器,专为隔离型反激式拓扑而特别设计。无需“第三绕组”或光隔离器;该集成电路直接从主端反激波形检测隔离式输出电压。一个高电流、高效率开关与所有的振荡器、控制器和保护电路一起集成在芯片之内。

LT1425 采用 3V 至 20V 的输入电源电压工作,且仅吸收7mA 的静态电流。该器件能够在未采用外部功率器件的情况下输送高达 6W 的输出功率。通过运用电流模式开关方法,LTC1425 实现了卓越的 AC 和 DC 电压调节性能。

LT1425 拥有其他开关稳压器 IC 所不具备的诸多特性。其独特的控制电路能够在大多数应用中保持良好的稳压进入不连续模式。可任选的负载补偿电路实现了负载调节性能的改善。对于待用操作,一种在外部激活的停机模式可以把总电源电流减小至 15μA。

应用

  • 隔离型反激式开关稳压器
  • 以太网隔离式 5V 至 -9V 转换器
  • 医疗仪器
  • 隔离式电信电源

LT1425数据手册:

LT1425引脚功能、电路图:

LT1425等构成的隔离型变换器电路

下面是 [由LT1425等构成的隔离型变换器电路]的电路图  由LT1425等构成的隔离型变换器电路如图a、b是由LT1425等构成的隔离型变换器电路。LT1425是电流工作方式的集成电路,振荡频率为275kHZ,具有电源需要的所有功能电路,片内开关功率MOSFET的漏电流最大为1.5A。该电路没有施加反馈,因此负载调整率为±5%。

LT1425

【用 途】 隔离型变换电路【性能 参数】 采用16脚SO封装,振荡频率为275kHz,具有电源需要的所有功能电路,片内开关功率MOSFET的漏电流最大为1.5A。负载调整率为±5%。是电流工作方式的集成电路,该电路没有施加反馈,因此负载调整率为±5%。为了增大负载变

LT1425等构成的隔离型变换器电路图

如图a、b是由LT1425等构成的隔离型变换器电路。如图(a)所示电路的输入电压为-36~-72V,输出为5V/2A。LT1425是电流工作方式的集成电路,振荡频率为275kHZ,具有电源需要的所有功能电路,片内开关功率MOSFET的漏电流最大为1.5A。该电路没有施加反馈,因此负载调整率为±5%。

利用LT1425等构成的隔离型变换器电路

本文介绍的是由LT1425等构成的隔离型变换器电路。如图(a)所示电路的输入电压为-36~-72V,输出为5V/2A。LT1425是电流工作方式的集成电路,振荡频率为275kHZ,具有电源需要的所有功能电路,片内开关功率MOSFET的漏电流最大为1.5A。该电路没有施加反馈,因此负载调整率为±5%。

LT1425构成的隔离型变换器电路

LT1425是电流工作方式的集成电路,振荡频率为275kHz,具有电源需要的所有功能电路,片内开关功率MOSFET的漏电流最大为1.5A。该电路没有施加反馈,因此负载调整率为±5%。

绝缘型正负电压D C―D C变换器-----DC power converter

LT1425内部集成有基准电源、误差放大器、电流检测放大器、275kHz振荡器、频率控制电路、大功率晶体三极管等.电源控制所需要的电路全部集成于内部。内含开关是采用1.5A的电流控制方式。
