LT1460

微功率、精准串联基准系列

LT1460产品信息:

概览

优势和特点

  • 修整至高准确度:0.075% (最大值)
  • 低漂移:10ppm/°C (最大值)
  • 工业温度范围
  • 温度系数保证至 125°C
  • 低电源电流:最大值为 130μA (LT1460-2.5)
  • 最小输出电流:20mA
  • 无需输出电容器
  • 反向电池保护功能
  • 最小输入/输出差分电压:0.9V
  • 采用 SO-8、MSOP-8、PDIP-8、TO-92 和 SOT-23 封装

产品详情

LT 1460 是一款微功率带隙基准,它兼具非常高准确度和低漂移以及低功耗和小巧封装尺寸等诸多特点。该串联基准采用了曲率补偿 (以获得低温度系数) 和经修整的精准薄膜电阻器 (用于实现高输出准确度)。这款基准将提供高达 20mA 的电流和超卓的电压调节特性,从而使其成为精准稳压器应用的理想选择。

与必须耗用全部负载电流进行运作的并联基准相比,该串联基准在电源电流和功耗方面具有优势。此外,LT1460 无需使用一个输出补偿电容器,然而可在采用容性负载时实现稳定。在 PC 板级空间非常宝贵或需要实现快速稳定的场合中,该特点是很重要。如果电池接反,这些基准将不传导电流,因而不会遭受损坏。

LT1460 采用 8 引脚 MSOP、SO、PDIP 以及 3 引脚 TO-92 和 SOT23 封装。


应用

  • 手持式仪器
  • 精准稳压器
  • A/D 和 D/A 转换器
  • 电源
  • 硬盘驱动器

LT1460数据手册:

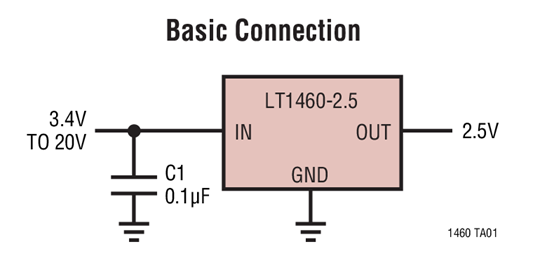

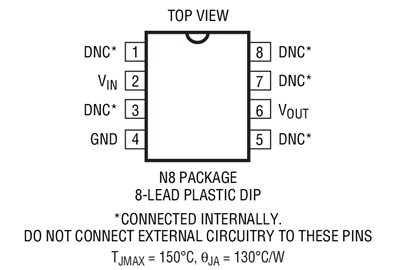

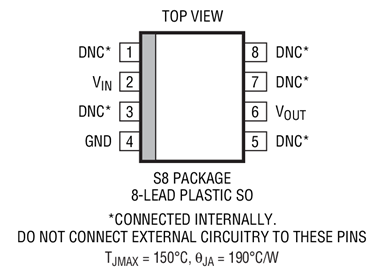

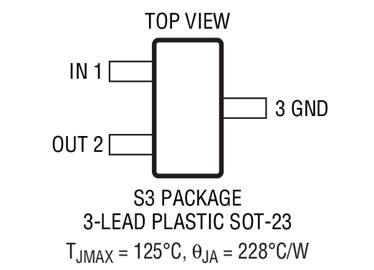

LT1460引脚功能、电路图:
