LT1497产品信息：

概览

优势和特点
产品详情

优势和特点

最小输出电流：±125mA
每个放大器的最大电源电流：7mA，V(S) = ±5V
带宽：50MHz， V(S) = ±15V
转换速率：900V/μs，V(S) = ±15V
宽电源范围：V(S) = ±2.5V 至 ±15V
- (增强型西塔(JA) 16 引脚 SO 封装)
增强型西塔(JA) SO-8 封装 (对于 ±5V 操作)
0.02% 差分增益：A(V) = 2，R(L) = 150欧姆
0.015° 差分相位：A(V) = 2，R(L) = 150欧姆
±13V 输出摆幅：I(L) = 100mA，V(S) = ±15V
±3.1V 输出摆幅：I(L) = 100mA，V(S) = ±5V
55ns 稳定时间至 0.1%，10V 阶跃
热停机保护

产品详情

LT 1497 双通道电流反馈放大器具有低功率、高输出驱动电流、卓越的视频特性和出色的失真性能。LT1497 每个放大器采用低的 7mA 最大电源电流，能以仅 1.9V 的峰值储备空间驱动 ±100mA。双绞线可进行差分驱动，并在高达 1MHz 频率具有 -70dBc 的失真 (对于 ±40mA 峰值信号)。

对于采用高达 ±15V 电源的操作，LT1497 可提供低热阻 16 引脚 SO 封装。而对于 ±5V 操作，该器件还可提供低热阻 SO-8 封装。LT1497 具有热限制和电流限制电路，可保护器件免受故障情况的损坏。

LT1497 运用凌力尔特 (现隶属 ADI) 的互补双极型工艺制造。该器件具有衔接 LT1229 和 LT1207 双通道电流反馈放大器之性能的特性。LT1229 具有 30mA 输出驱动电流、100MHz 带宽和 12mA 电源电流。LT1207 则拥有 250mA 输出驱动电流、60MHz 带宽和 40mA 电源电流。

应用

双绞线驱动器
视频放大器
电缆驱动器
测试设备放大器
缓冲器

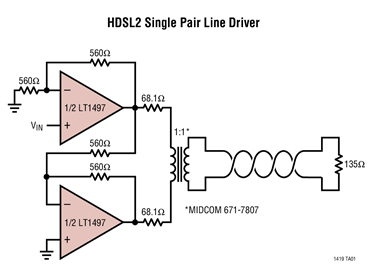

HDSL线驱动器电路图: 该电路利用LT1497双电流反馈放大器芯片所具有的低功耗，高输出驱动和很好的视频特性构成本HDSL线驱动器电路图。LT1497的主要性能有：电源电压范围从±3V到±15V，当电源电压为±15V时本电路增益带宽为50MHz，转换速率为500V/us。
