LT 1513 是一款 500kHz 电流模式开关稳压器，专为制作一个恒定或可编程电流 / 恒定电压电池充电器而配置。除了通常的电压反馈节点之外，该器件还具有一个电流检测反馈电路，用于准确地控制一个反激式或 SEPIC (单端主端电感转换器) 拓扑结构充电器的输出电流。这些拓扑结构允许电流检测电路以地为参考电位，并与电池本身完全分开，从而简化了电池开关操作和系统接地问题。此外，即使在输入电压低于电池电压的情况下，这些拓扑结构也允许进行充电操作。在浮动或接地模式中，LT1513 还能驱动以高效率驱动一个 CCFL Royer 转换器。
LT1513 上的最大开关电流为 3A。这使得能够为单节锂离子电池提供高达 2A 的电池充电电流。恒定电压模式中的 1% 准确度非常适合于锂电池应用。对于所有的电池类型，均可以很容易地设置充电电流。
【用 途】 锂电池充电控制IC 【性能 参数】能自动选择放电/充电模式,最大开关电流3A,充电电流2A.电源电压为30V,开关电压40V,最大充电电压Vbat=20V,反馈电压±10V.

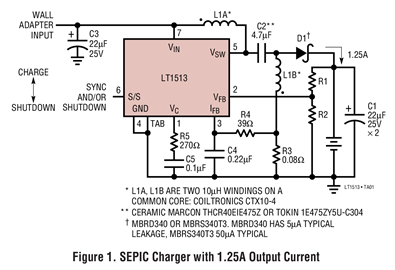

图5-35是柴永LT1513构成的电池充电器电路。 LT1513是500kHz电流型开关调整器，主要用于高性能的镍镉、镍氢和锂电池充电器。
这种被称为SEPIC型的充电器，还能自动选择放电或充电模式，最大充电电流分别为1A（LT1512）和2A（LT1513）。简易的开关型充电器电路 LT1513采用TO－220型7脚塑料（带散热片）封装型式，内含一个精度为1％的1.245V基准电压源，以严格满足锂离子电池的恒压要求。开关频率为5OOkHz，占空比受开关电
型号：LT1513关键字：锂离子电池，充电控制简介：本文概述了线性公司生产的锂离子电池电器ＬＴ１５１Ｘ系列的特性，详细介绍ＬＴ１５１３的内部结构、管脚功能和工作原理，并给出典型应用电路 下载：点击下载
